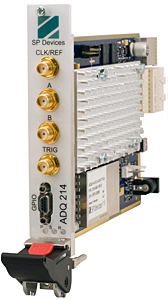

Teledyne SP Devices 14位数字转换器ADQ214-DCLN-低噪声

发布时间：2021-02-02 17:09:12     浏览：1497

Teledyne SP Devices 14位数字转换器ADQ214-DCLN数字化仪有两个通道，14位分辨率和400MSPS获取率，适用于高精密度和低噪声检测。Teledyne SP Devices ADQ214-DCLN-低噪声是相位噪声检测和宽带IQ接收机的理想选择。

模拟前端(AFE)

Teledyne SP Devices ADQ214-DCLN-低噪声对直流耦合低噪声前端展开了频带饱和度系统优化。抗混叠100MHz低通滤波器能够避免 高频噪声混叠进入信号频谱。

信号分析处理

Teledyne SP Devices ADQ214-DCLN-低噪声包括一个数字实时提取滤波器，用作噪声控制和精确分析。

服务器接口

数字化器根据高速USB2.0电缆线或可选择的Compact PCI Express/PXI Express接口连接到服务器。所有的接口类型都容许以高传输速率传送数据流。

产品特点：

开发软件工具包(SDK)

Teledyne SP Devices ADQ214-DCLN-低噪声附加一个便于运用的API，能够很容易地融合到任何应用程序中。用作应用程序开发的软件工具包括用作Windows和Linux的C/C、MATLAB和DLL。SDK还包括Teledyne SP Devices的数据获取工具ADCaptureLab。

FPGA和ADQ开发工具包

Teledyne SP Devices ADQ214-DCLN-低噪声运用两个XilinxSX50TVirtex5FPGA(XC5VSX50T-1)。用户能够访问这些FPGA，并根据购买ADQ开发工具包来完成定制的数字信号分析处理。该套件包括了开始运用FPGA开发所需要的所有一切，及其实例和文档。

ADQ设计服务

Teledyne SP Devices提供了定制ADQ系列数字转换板的可能性。定制能够包括硬件、软件和FPGA固件调整。

深圳市3118云顶集团创展科技有限公司，优势渠道提供Teledyne SP Devices产品订货，欢迎咨询了解。

详情了解Teledyne SP Devices请点击：/brand/69.html

或联系我们的销售工程师：0755-83642657   QQ: 2295048674


产品信息

采样率

70至400 MSPS

解析度

14位

100 kHz时的噪音水平

-170 dBV /√（赫兹）

输入信号范围

650 mV pp

输入通道

2

输入带宽

直流-100 MHz

记忆体大小

64 MSamples /通道

触发

软件/扩展/级别

内部时钟

软件可选采样率

外部时钟

0.25-2 V峰峰值

介面

USB 2.0和PXIe

包装盒尺寸

103 x 163 x 35毫米3


上一篇: Q-Tech新空间的晶体振荡器

下一篇: ANDON电池插座

推荐资讯

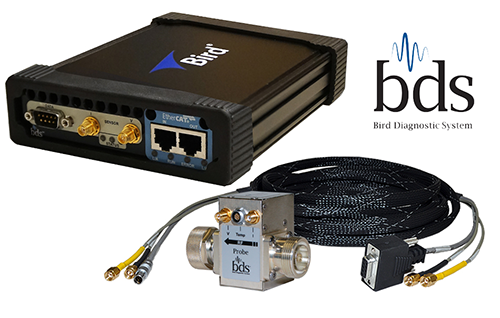

  • Bird射频BDS2系统
