Hypertronics连接器 REP系列

发布时间:2021-04-15 17:10:49     浏览:1419

Hypertronics连接器REP系列的设计方案满足了铁路运输行业领域对电气设备、机械设备和环境性能的最严格要求。HypertronicsREP连接器可为各种铁路应用领域中的任何嵌入式机器设备提供快速、安全的连接,如传感器、制动系统、信号、警报、门、照明灯具、空调、座椅、乘客信息和驾驶室。

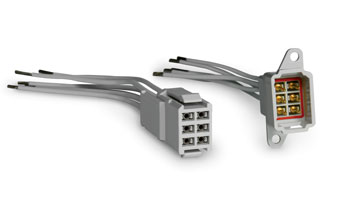

HypertronicsREP连接器系列有2路、6路和12路配置,有两个主要版本:一个用作电缆线束应用领域的压接端子触点,另一个用作PCB安装应用的直通或弯曲端子触点。

此外,HypertronicsREP连接器系列还得益于具备大横截面积的电缆:依据NFF63-808en50-306标准,横截面积为0.5mm的电缆只能应用一个触点到2.5毫米(24-12awg)。由于不需要特殊工具,缩短了供应链,节省了维护和电缆布线成本费用。

这款连接器采用了久经考验的Hypertac?双曲面触头技术,即使在程度严重的冲击震动下也能确保绝佳的可靠性,且能够实现高达500次插拔,额定电流高达18 A

深圳市3118云顶集团创展科技有限公司,授权代理销售Hypertronics连接器产品,欢迎咨询。

详情了解Hypertronics请点击:/brand/75.html

或联系我们的销售工程师:0755-83642657   QQ: 2295048674


配置

触头位置

多达27

触头终端

压接、直通、弯曲(90℃)

标称电流

13A
根据NFF61-030,顺从电流为18 A

标称针脚直径

1.5(尺寸16

资质鉴定

UL94V0; EN 61-373; EN 50-124; NFF 61-030; NFF 61-101;
NFF 16-102; EN ISO 11925-2:2010; UNI CEI 11170-3

机械和环境规范

插拔次数

500次插拔

触头保持力

大于70 N

温度范围

REP 1--2--55+110℃,REP 4250

环保级别

IP66, IP67



材质与终饰

绝缘子

热塑性塑料

触头

铜合金

触头镀层

镍上镀金

锁环和密封件

矽酮



电气

触头直径

?1.50 mm

电流电阻

大于或等于2.50毫欧姆

额定电流

18A

额定电压

230V
