MTI Instruments单通道电容无线探头系统

发布时间：2021-04-21 16:50:28 浏览：1443

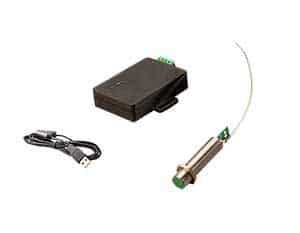

MTI Instruments单通道电容式无线探头系统是2.4GHz的无线电容式空隙传感器，与传输机器设备配套使用。校准后，它检测到接地装置金属目标的距离。MTI Instruments单通道电容式无线探头系统准许使用两个防松螺母将变送器长期性安装在工装夹具或螺纹探头支架上。探头/信号发射器单元有两个连接头。一个连接器作为连接天线，第二个连接器作为连接电池，以便于便携式操作。通常情况下，电池的安培小时数取决于应用软件的规模。接收器与多至四个无线位移传感器通信，以传输位移读数。接收器作为RS-485ModbusRTU机器设备。接收器机器设备还必须连接到适当的电源模块。开始采集命令被发送到选定的传感器，以开始以选定的速率获取数据。

MTI Instruments单通道电容式无线探头系统能够对单个样品随时执行手动式采集序列命令。采集顺序使传感器在一个采集周期内启用。循环实现后，传感器将传送数据并返回到低功率状态。信号发射器“传感器”和接收器机器设备都是“蓝牙”射频收发器。他们能够发送和传输数字分组信息。多个传感器和接收器机器设备能够在封闭的环境中工作，由于它们不会相互干扰。用户能够应用软件MTI Instruments提供的软件对探头组件进行编程和校准。


应用领域

替代过时的涡流探头系统

用更强的温度稳定电容替代涡流探头消除温度漂移。

根据将无线探头连接在一起检测目标几何体，获取更多的洞察力内置式校准替代了现场涡流校准，减少安装时间

不会受到磁场干扰

检测旋转机械中的空隙

无线功能和紧凑型的外形设计专门作为检测困难或不能接近位置的空隙

针对表面速度高达600RPM的机器进行了优化

基于电容的技术准许检测任何类型的金属表面

深圳市3118云顶集团创展科技有限公司，优势直接渠道提供MTI Instruments订货服务，欢迎咨询。

详情了解MTI Instrument s请点击：/brand/70.html

或联系我们的销售工程师：0755-83050846 QQ: 3312069749

Probe / Transmitter Specifications

Measurement Range	0.1-2mm
Resolution	0.014mm
Accuracy	0.043 mm
Linearity error	0.3% FSR
Max sample rate	4 SPS
Max latency	2 seconds
Power	3.4 – 4.5 VDC (1x 3.6V LTC battery) At 5 mA
Radio frequency	2.4Ghz
Maximum distance from receiver device	5 m , (Mounting dependent)
Maximum number of devices in close proximity	30 units
Radio Frequency Conformity	IEEE 802.15.1 (ISM standard)
Size	10 mm dia x 60 mm long
Weight	10,5 grams
Antenna connector required	Hirose U.FL-LP-040
Battery connector	SURS # SM05B-SURS-TF
Mounting thread	10 mm x .75
Battery life	Dependent on SPS and Sample Period

Sensor System Receiver Specifications

Measurement Range	0.1-2mm
Power	5-30 VDC, 100mA
Interface Protocol	RS-485 Modbus RTU
Protocol Baud	19200
Protocol Parity	Even
Protocol Stop Bits	1
Device Address	0x42 (may be adjusted)
Operating Temperature	4 to 55?C
Storage Temperature	-15 to 65?C (5 to 150?F)
Radio frequency	2.4Ghz
Maximum distance from sensor	5 m , (Mounting dependent)
Radio Frequency Conformity	IEEE 802.15.1 (ISM standard)
Size	15mm H x 44 W x 64 mm L
Weight	4 Oz
Connector	Phoenix Contact #1844263
Mate	Phoenix Contact #1840382
