Bird射频电缆和天线测试仪

发布时间：2021-06-10 17:05:08     浏览：1009

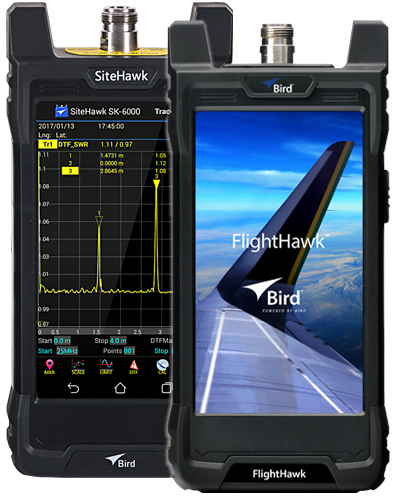

RailHawk?、FlightHawk?、SK-6000-TC 和 SK-4500-TC提供了从1 MHz到6 GHz的宽频率范围的关键覆盖范围。

断续可能是一个真正的问题，由于电缆损坏、连接器安装松散或不正确以及环境因素，可能会引起严重的反射。使用Bird的DTF模式，SiteHawk可以找到问题的确切位置"在实际距离单元中"！

在确定问题之前，避免浪费替换组件的时间。首先要正确识别问题，从而节省关键时间、组件和资金，以便有效地分配关键资源用于解决方案的实现。

特征

在工作频率上测试射频电缆和天线。

在源处定位射频电缆、连接器和天线。

FDR(频域反射计)测量方法可以对系统关键部件的健康状况进行高度可靠的评估；最后，可以在故障发生前提供"提醒"。

故障定位或DTF模式绘制电缆和天线系统长度的每个距离点的VSWR或回波损失水平。

电缆损耗函数测量电缆系统在给定频率范围内的插入损耗。

OTGUSB通信端口，用于连接Bird电源传感器、存储设备和电池充电。

Bird为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市3118云顶集团创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird请点击：/brand/73.html

或联系我们的销售工程师：0755-83642657   QQ: 2295048674


RH-RR-KIT

RailHawk? 铁路射频电缆和天线分析仪

范围： 1 – 6000 MHz
分辨率： 1 kHz
精度： ±2.5×10-6 @25 °C

输出功率：-10 dBm，典型

跟踪噪声幅度：IFBW 1kHz： 0.05 dB rms



FH-AV-KIT

FlightHawk? 射频航空测试套件

范围： 1 – 6000 MHz
分辨率： 1 kHz
精度： ±2.5×10-6 @25 °C

输出功率：-10 dBm，典型

跟踪噪声幅度：IFBW 1kHz： 0.05 dB rms



SK-6000-TC

SiteHawk、天线和电缆分析仪

范围： 1 – 6000 MHz
分辨率： 1 kHz
精度： ±2.5×10-6 @25 °C

输出功率：-10 dBm，典型

跟踪噪声幅度：IFBW 1kHz： 0.05 dB rms



SK-4500-TC

SiteHawk、天线和电缆分析仪

范围： 1 – 4500 MHz
分辨率： 1 kHz
精度： ±2.5×10-6 @25 °C

输出功率：-10 dBm，典型

跟踪噪声幅度：IFBW 1kHz： 0.05 dB rms



7003A001，通用测试套件

电缆和天线测试套件

频率：不适用

输出功率：不适用

跟踪噪声幅度：不适用
