Hypertronics腔体滤波器

发布时间：2021-06-17 17:07:48     浏览：1721

Hypertronics公司生产的腔滤波器的设计适用于30mhz～40ghz的频率范围，带宽可从小于0.5%到大于66%不等。Hypertronics腔体滤波器为用户提供极低的插入损耗、陡边选择性和比垂直模块滤波器更窄的带宽。超电子谐振腔滤波器的性能取决于螺旋线圈、谐振器部件和实体布局的选择，以及腔壳的形状和尺寸。Hypertronics可以为用户提供12种独特的库存设计，以满足大多数应用的需求。频率较低时，采用螺旋线圈激励电磁场，频率较高时采用1/8～1/4波长设计。圆柱波导设计用于窄带宽和高功率工作，每个滤波器都根据客户的具体规格定制，因此客户将以最优惠的价格获得最佳的性能。使用Hypertronics的专利软件，Hypertronics可以很容易地预测过滤器的性能，并为Hypertronics数控机床和制造中心生成CAD文件。在Hypertronics，即使是复杂的设计和施工图也可以在数小时内完成，而不是数周内完成；在Hypertronics标准腔体过滤器的设计中，铝通常被用作基底金属。由于大部分原金属本身有损耗，过滤器外壳镀银以改善电气特性并增强电流。黄铜、铜、铝或双金属谐振器用于最小化频率漂移。


特性

30 MHz至40 GHz；

带宽为3 dB，从小于0.5%到大于66%；

“Q”值高，损耗低；

计算机辅助设计；

螺旋滤波器，梳状滤波器，叉指滤波器；

深圳市3118云顶集团创展科技有限公司，授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市场，以其独有的Hypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系Hypertronics的销售工程师：0755-83642657   QQ: 2295048674

上一篇: Bird微波射频频谱分析仪

下一篇: O.S. Engines 2冲程发动机MAX-65AX

推荐资讯

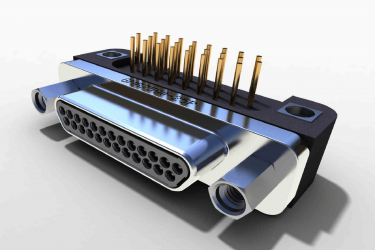

  • Glenair微型 D 连接器
