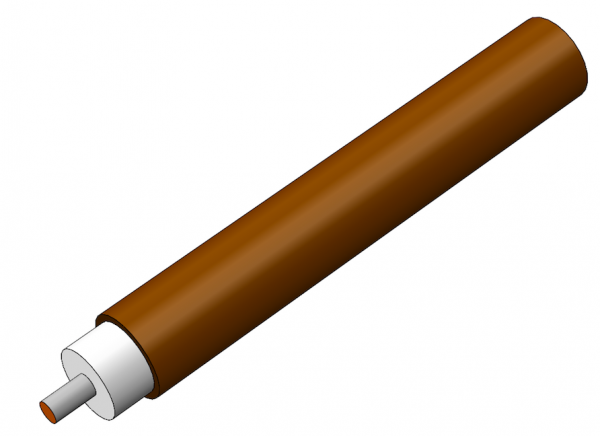

EZ Form半刚性电缆M17/129-RG-401

发布时间：2022-04-07 17:27:22     浏览：1520

EZ Form半刚性电缆线M17/129-RG-401,，MIL-DTL-17QPL认证电缆线。

EZ Form提供27根满足MIL-DTL-17标准规定的铜和铝护套半刚性电缆线。这些电缆线满足或超过Mil规格，并有各种规格尺寸和表层处理。

为了避免被氧化，建议将EZ Form半刚性电缆线M17/129-RG-401保持在其原始封装中，并将其存放在干燥的温度监控环境中，直到应用。

美国EZ Form是一家TPC线缆制造厂商，成立于1984年，具备AS9100D航空航天质量体系认证，为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被广泛应用于军用、航空航天、通信、医疗、仪表和测试领域。

深圳市3118云顶集团创展科技有限公司，授权代理EZ Form产品，欢迎咨询。

详情了解EZ Form Cable产品请点击：/brand/78.html

 EZ Form.png

方面

单位

M17/129-RG-401
修订版 E

外导体直径In0.25mm6.35中心导体直径In0.0641mm1.63介电直径In0.209mm5.31





材料



外导体 铜外导体电镀 没有电介质 聚四氟乙烯中心导体 SPC符合 RoHS 标准 是的





机械特性

温度范围 °C°C-40 至 +90°内弯曲半径（最小）In.375mm9.25重量磅 / 100 英尺10.6公斤/100米15.8





电气特性**

标称阻抗

欧姆

50.0 +/- 0.5

传播速度

-

69.5%

屏蔽效能

D b

>165

耐电压

VRMS @ 60 Hz

7500

连续工作电压

VRMS 最大值

3000

最大工作频率

千兆赫

18

衰减
（db / 100 Ft 典型值）

0.5GHz

5

1.0GHz

7.5

5.0GHz

20

10.0GHz

33

18.0GHz

48

26.5GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

N/A

1.0GHz

1400

5.0GHz

N/A

10.0GHz

350

18.0GHz

200

26.5GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
