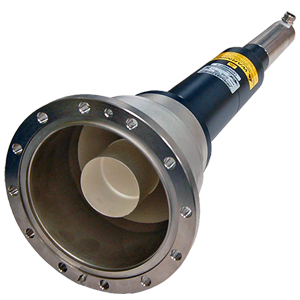

Bird射频80 kW水冷式射频终端

发布时间：2022-07-22 16:55:45 浏览：1867

Bird射频8792负载制定为紧凑型、低VSWR和无辐射终端，主要用于高功率发射装置/传输线操作系统。Bird射频8792几乎不形成环境热能，使组装空间最少且便捷，在任意位置。射频功率在中空电阻膜负载电阻器中转化为热能，并直接被流经它的水吸附。

特征

当热能需要有效地从该范围转移时，宽带水冷负载用作长时间射频消退。

能够轻松携带，在任意位置应用并安装在任意有饮用水源的位置。

6-1/8EIA法兰容许端接高至900MHz的80kW全功率。

需要高至每分12加仑（45.6升）的流量。

Bird 射频为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市3118云顶集团创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird射频请点击：/brand/73.html

产品规格：
编号	8792
项目名	80 kW，水冷终端
额定功率	80 千瓦连续
频率范围和驻波比	最大 1.15 1 kHz - 800 MHz（直流用于连续性检查）
冷却液	饮用水
水温范围	+5 至 +60°C
水流量	5 °C 时为 9 加仑/分钟，60 °C 时为 12 gpm（5 °C 时为 34.2 升/分钟，60 °C 时为 45.6 lpm）
水线	1/2" FPT 或 3/4" 软管
连接器	6-1/8 EIA 法兰
输入法兰直径	8-1/8" 直径 (206 mm) 增加大约 1-1/4" (32 mm) 的长度，用于后水配件
方面	34 英寸长 x 5 英寸直径。 864 x 127 毫米
