EZ-FLEX.47同轴电缆EZ Form

发布时间:2023-05-19 16:55:55     浏览:775

EZ Form EZFlex Formable?电缆线铜锡复合外导体提供固体护线套半刚性电缆同样的100%覆盖率,但是可以轻松按照客户的规格人工塑型。因为其规格相类似,EZ-FLEX.47同轴电缆和标准的半刚性电缆连接器同时使用,提供相似的电气特性,而不需要设计制造复杂性。

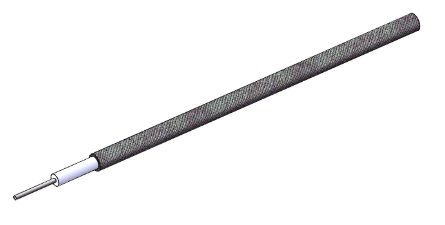

EZ-FLEX.47同轴电缆0.047"可注塑成型铜锡复合外导体、SPCW中心导体、PTFE电解介质。

美国EZ Form是一家TPC电缆线制造厂商,成立于1984年,具有AS9100D航空航天质量认证体系,为全球客户提供同轴线缆、微波连接器和同轴延迟线产品。其产品被普遍使用于军工、航空航天、通讯、医疗、仪器和测试等领域。

深圳市3118云顶集团创展科技有限公司,授权代理EZ Form产品,欢迎咨询。

详情了解EZ Form Cable产品请点击:/brand/78.html

EZ Form.png

Specifications

DIMENSIONS

Center Conductor Diameter

0.0113 in

Dielectric Diameter

0.0340  in

Outer Conductor Diameter

0.0470 in

MATERIALS


Center Conductor Material

SPCW

Dielectric Material

PTFE

Outer Conductor Material

Copper-Tin Composite

RoHS Compliant

Yes

MECHANICAL CHARACTERISTICS

Minimum Temperature

?55 °C

Maximum Temperature

+200 °C

Inside Bend Radius (Minimum)

0.125 in

Weight

0.47 lbs per 100 ft

ELECTRICAL CHARACTERISTICS

Nominal Impedance

50.0 ?

Nominal Impedance Margin

±2.0 ?

Velocity of Propagation

70%

Shielding Effectiveness

>90 db

Voltage Withstanding

2000 VRMS@ 60 Hz

Continuous Working Voltage

800 VRMS max

Maximum Operating Frequency

116 GHz

Attenuation

FREQUENCY

DB / 100 FT TYPICAL

0.5 GHz

28 db

1.0 GHz

39 db

5.0 GHz

90 db

10.0 GHz

130 db

18.0 GHz

180 db

26.5 GHz

225 db

40.0 GHz

286 db

50.0 GHz

328 db

65.0 GHz

385 db

90.0 GHz

470 db

Power

FREQUENCY

WATTS CW @ 20 °C (MAX)

0.5 GHz

45W

1.0 GHz

31 W

5.0 GHz

13 W

10.0 GHz

9.3 W

18.0 GHz

7W

26.5 GHz

5.6 W

40.0 GHz

4.4 W

50.0 GHz

4W

65.0 GHz

3.4 W

90.0 GHz

2.8 W
