PJT007A0X3-SRZ非隔离式DC/DC转换器ABB(OmniOn power)

发布时间：2024-07-25 09:05:47     浏览：681

　　PJT007A0X3-SRZ是由OmniOn Power生产的7A Digital PicoLynxII系列非隔离式DC/DC转换器。这款模块设计用于在4.5V至14.4V的输入电压范围内工作，并能够提供高达7A的输出电流。其输出电压可调节范围为0.51V至5.5V，并通过数字接口与PMBus?协议进行控制，支持多种功能如开/关控制、输出电压调整、电流共享及温度保护等。

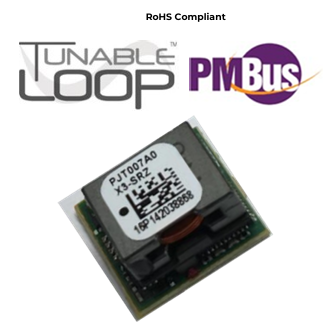

PJT007A0X3-SRZ非隔离式DC/DC转换器ABB(OmniOn power)

　　该转换器集成了Tunable Loop?功能，优化了动态响应，有助于减少输出电容，从而节省成本和PCB面积。此外，它还具备灵活的输出电压次序控制EZ-SEQUENCE和高效的电源管理功能，包括电源良好信号。

　　PJT007A0X3-SRZ适用于多种应用领域，包括分布式电源架构、中间总线电压应用、电信设备、服务器和存储设备、网络设备以及工业设备。其设计紧凑，尺寸为22 mm x 12 mm x 7.5 mm，并具有广泛的工作温度范围(-40°C至85°C标准，-40°C至105°C增前壳)。

　　该模块还具备多种保护功能，如过电流保护、过温保护和远程开/关功能，以及热插拔和源电流能力。它符合多项国际认证标准，如UL/cUL 60950-1、ANSI/UL 62368-1、CAN/CSA C22.2 No. 62368-1等，并由ISO9001和ISO14001认证的生产设施制造。

型号：

Device CodeInput Voltage
    Range		OutputVoltageOutput
Current		  On/Off
  Logic		Sequencing Ordering Codes
PJT007AOX3-SRZ4.5-14.4Vdc0.51-5.5Vdc7ANegativeYes150051525
PJT007A0X43-SRZ4.5-14.4Vdc0.51-5.5Vdc7APositiveYes150051526
PJT007A0X3-SRDZ4.5-14.4Vdc0.51-5.5Vdc7ANegativeYes150052349
PJT007AOX43-SRDZ4.5-14.4Vdc0.51-5.5Vdc7APositiveYes150052968

更多OmniOn Power 相关产品信息可咨询3118云顶集团创展。
