MAXM17552降压DC-DC电源模块Maxim美信

发布时间：2024-08-05 09:32:33     浏览：501

　　MAXM17552是Maxim美信一款高效、同步降压型DC-DC电源模块，属于喜马拉雅系列稳压器IC和电源模块的一部分。该模块集成了控制器、MOSFET、补偿元件和电感，适用于较宽的输入电压范围，从4V至60V。它能够提供高达100mA的输出电流，并且输出电压在0.9V至5.5V范围内可编程，从而大大降低了设计复杂度和制造风险，提供了真正的即插即用电源方案，有助于缩短产品上市时间。

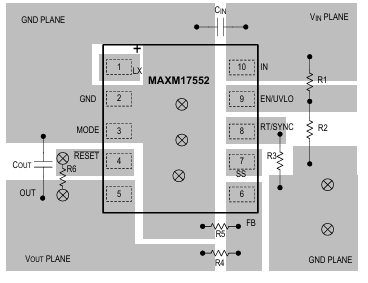

MAXM17552降压DC-DC电源模块Maxim美信

　　MAXM17552采用了峰值电流模式控制架构，并具备软启动特性，默认软启动时间为5.1ms，以降低输入浪涌电流。该模块采用薄型、小尺寸的10引脚?SLIC?封装，尺寸为2.6mm x 3mm x 1.5mm，适合空间受限的应用。

　　应用领域包括4mA–20mA电流环路供电传感器、电池供电设备、HVAC与楼宇控制、工业传感器和编码器，以及替代线性稳压器(LDO)。

　　MAXM17552的特性包括：

　　容易使用

　　4V至60V的较宽输入范围

　　0.9V至5.5V的可调节输出

　　±1.75%的反馈电压精度

　　高达100mA的输出电流能力

　　内部补偿

　　全陶瓷电容设计

　　高效性能，包括固定频率PWM和脉冲频率调制(PFM)模式，以及增强轻载效率

　　关断电流仅为1.2μA(最高)

　　灵活的设计，包括可编程软启动和预偏置启动，漏极开路电源就绪输出(低电平有效RESET引脚)，以及可编程EN/UVLO门限

　　工作可靠，具备打嗝模式过流保护和过热保护，工作环境温度范围为-40°C至+125°C，结温范围为-40°C至+150°C

　　坚固耐用，符合CISPR22 (EN55022) Class B传导和辐射发射标准，以及符合跌落、冲击和振动标准 — JESD22 -B103、B104、B111
