EZ-PT86相位稳定同轴电缆EZ Form Cable

发布时间:2024-11-06 09:14:21     浏览:432

EZ-PT86相位稳定同轴电缆EZ Form Cable

  特点与优势:

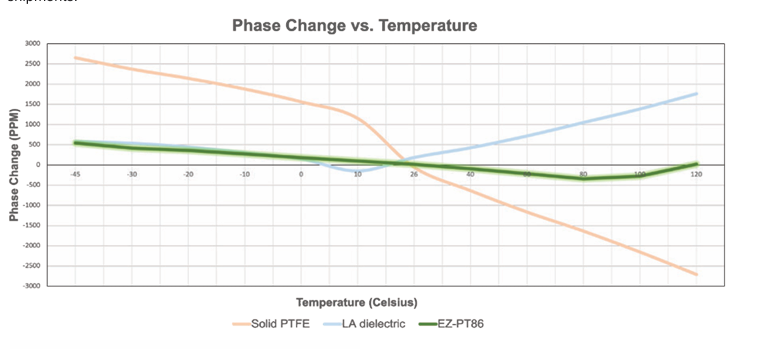

  出色的温度相位稳定性

  没有标准介质中发现的“特氟龙?膝”效应

  提供铜或铝护套

  提供多种镀层选项

  提供.086英寸配置的定制电缆组件

  提供.086英寸半刚性散装电缆

  AS9100D认证:

  EZ Form Cable 的 EZ-PT86 相位稳定半刚性电缆是该公司在半刚性电缆技术上的最新突破。该产品已通过AS9100D认证,确保其符合航空航天和国防工业的高质量标准。

  机械特性:

  内导体直径:0.0226英寸

  介质直径:0.065英寸

  外导体直径:0.086英寸

  内弯曲半径:最小0.250英寸

  重量:每100英尺1.4磅

  工作温度:-55°C至+125°C

  电气特性:

  特性阻抗:标称50欧姆

  传播速度:标称81%

  介质常数:1.47

  耐电压:5000Vrms

  电晕熄灭电压:1500Vrms

  最大工作频率:79GHz

  Typical Attenuation and Power
Frequency(GHz)db/100 ftPower(watts CW)
0.5 14.7 300
1.0 21.1 235
5.0 49.9 105
10.0 73.4 73
18.0 102.9 54



Part NumberOuter Conductor MaterialPlating
EZ-PT86CopperN/A
EZ-PT86-SPCopperSilver
EZ-PT86-TLCopperTin-lead
EZ-PT86-TPCopperTin
EZ-PT86-AL-SPAluminumSilver
EZ-PT86-AL-TLAluminumTin-lead
EZ-PT86-AL-TPAluminumTin

EZ Form 电缆提供一流的客户服务,灵活且反应迅速,从快速报价到业内最短的交货时间。

深圳市3118云顶集团创展科技有限公司,授权代理EZ Form产品,欢迎咨询。
