FEV-10-TR-0004 VNA扩频器70-110GHz

发布时间:2024-11-06 10:09:42     浏览:503

  这款 WR 10 VNA 频率扩展模块 (FEV-10-TR-0004) 专为扩展现有矢量网络分析仪(VNA)的功能而设计,频率范围覆盖 70-110 GHz。通过该模块,用户可以进行毫米波频段的S参数测量,适用于多种高精度测试需求。

FEV-10-TR-0004 VNA扩频器70-110GHz

  产品描述

  FEV-10系列模块将显著提升现有VNA的功能,特别是在W波段频率上的S参数测量。

  该模块支持多端口全参数S参数测量,可选择1通道/2端口或全反转2端口结构。

  可以作为测试端口的扩展,增加测量的频率和准确性,特别适合需要较宽频率覆盖范围的应用。

  主要特点

  全双端口2或4端口网络分析:支持多端口的S参数测量。

  卓越的动态范围和稳定性:设计紧凑稳固,并采用无风扇对流冷却,减少振动干扰。

  端口控制和兼容性:与Agilent PNA-X兼容,并内置25 dB手动可变衰减器。

  可定制4端口控制器,用于平衡和多端口测量,适应特定需求。

  应用场景

  频率范围扩展测试:适合需要超宽频带测试的应用场景。

  平衡S参数和多端口S参数测量:可用于芯片和器件测试。

  特殊材料测试:如介电材料特性分析等。

  规格参数

  系统工作频率:标准模式下为 70-110 GHz,高功率模式为 71-86 GHz。

  端口输出功率:标准模式为 -5 dBm 至 +3 dBm,高功率模式为 +15 dBm 至 +18 dBm。

  系统动态范围:90 至 100 dB,确保精确测量。

  输入和输出参数:RF输入频率为 12.5-18.33 GHz,LO输入频率为 9.375-13.75 GHz,IF输出频率为 5-50 MHz。

相关推荐:

FEV-19系列VNA扩频器40-60GHz

推荐资讯

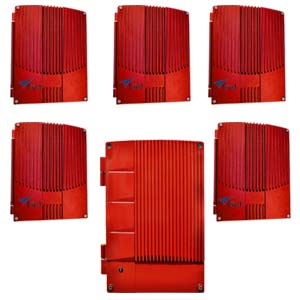

  • Bird关键任务SBII + 光纤美联储信号增强器II +
    Bird关键任务SBII + 光纤美联储信号增强器II + 2020-12-18 15:45:54

    Fiber Fed SBII +利用了Bird?卓越的光传输能力,可以连接多达16个远程增强器,以最大限度地扩大覆盖范围。Bird使命-关键的SBII+光纤FED信号增强器II+是为高效的系统实现而设计的,是完全由零开始设置、监视和控制的。有几种方案可以使系统符合NFPA,包括光纤馈电报警面板,该面板显示一个单元上所有警报的可视状态。

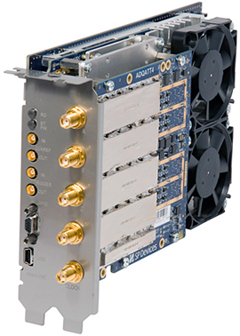

  • Teledyne SP Devices ADQ412DC - 12 位数字转换器,4 GSPS,直流耦合
