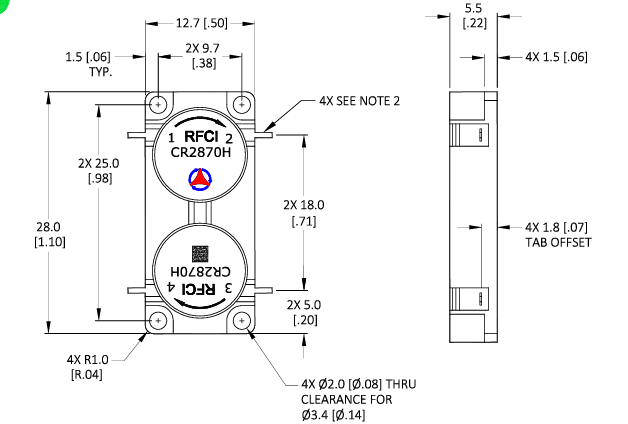

CR2870H同轴2路循环器RFCI

　　CR2870H 是一款高性能的同轴双路循环器，符合 RoHS 2002/95/EC 标准，适用于需要高隔离度和低插入损耗的应用。

　　电气规格

　　频率范围：3400 MHz 至 3600 MHz。

　　插入损耗：

　　最小值：4 dB。

　　典型值：小于 0.40 dB。

　　最大值：0.60 dB。

　　隔离度：

　　P2-P1; P4-P3：最小值 22 dB，典型值大于 25 dB。

　　P2-P3; P4-P1：最小值 45 dB，典型值大于 55 dB。

　　回波损耗：

　　P1-P2; P3-P4：最小值 22 dB，典型值大于 25 dB。

　　P3-P2; P1-P4：最小值 22 dB，典型值大于 25 dB。

　　功率和温度等级

　　正向功率峰值/平均值：最大 500/50W。

　　反向功率 CW：最大 50W。

　　工作温度范围：-40°C 至 +85°C。

　　存储温度范围：-40°C 至 +95°C。

　　这款循环器适用于需要高频率和高功率处理能力的通信系统，如卫星通信、雷达系统和无线通信基础设施。

RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市3118云顶集团创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
