TOREX XC6365/XC6366系列多功能降压DC/DC控制器

发布时间：2025-01-21 08:48:10     浏览：743

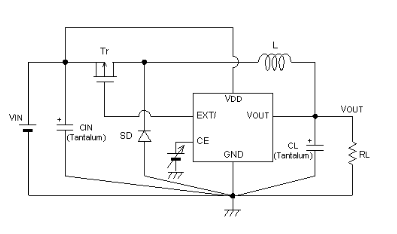

　　Torex XC6365/XC6366系列是多功能降压DC/DC控制器，具有1A输出电流能力，通过使用外部连接的晶体管、线圈、二极管和电容器实现。输出电压可在1.5V至6.0V(Vout)之间以0.1V的增量进行编程(±2.5%精度)。此外，内部1.0V的标准电压供应和使用外部连接的组件，可以自由设置输出电压(FB)。通过300kHz的开关频率，可以减小外部组件的尺寸。

　　XC6366(PWM/PFM可切换)在轻负载时从PWM切换到PFM，该系列从轻负载到大输出电流都具有高效率。XC6365/XC6366A、B系列的软启动时间内部设置为10ms，XC6365/66C、D系列通过外部连接电阻和电容器来调节软启动时间。

　　在待机时间(CE引脚“低”)，电流消耗减少到小于0.5μA。内部UVLO(欠压锁定)功能会在电压低于规定值时强制关闭外部晶体管。

TOREX XC6365/XC6366系列多功能降压DC/DC控制器

　　应用领域

　　电子书阅读器/电子词典

　　智能手机/移动电话

　　笔记本电脑/平板电脑

　　数字音频设备

　　多功能电源

　　产品特点

　　输入电压范围：2.2V至10V(Vout类型)

　　输出电压范围：1.5V至6.0V(0.1V增量)(±2.5%)

　　振荡频率：300kHz(±15%)

　　输出电流：超过1.0A(Vin=5.0V，Vout=3.0V)

　　高效率：92%(典型值)

　　待机能力：Istb=0.5μA(最大值)

　　选择：外部软启动设置

　　输出电压设置：内部(Vout)和外部(FB)

　　PWM/PFM控制(XC6366)

　　最大占空比：100%

　　封装：SOT-25，USP-6C

　　环保：符合欧盟RoHS标准，无铅

Torex特瑞仕XCL系列PoL非隔离电源模块可用Cyntec电源模块进行替代，具体替代方案可咨询3118云顶集团创展。
