Maxim现货MAX3078E RS-485/RS-422收发器:工业通信应用

发布时间:2025-02-14 09:16:12     浏览:513

  MAX3078E 是一款具有 ±15kV ESD 保护、失效保护、热插拔功能的 RS-485/RS-422 收发器,工作电压为 +3.3V。它适用于工业通信等需要高可靠性和稳定性的场景。这些收发器包含一个驱动器和一个接收器,支持全双工和半双工通信模式。

Maxim现货MAX3078E RS-485/RS-422收发器

  应用场景

  照明系统

  工业控制

  电信

  安全系统

  仪器仪表

  电气特性

  工作电压:+3.3V

  驱动器输出电流:±250mA

  接收器输入电阻:96kΩ(1/8单位负载)

  最大数据速率:250kbps、500kbps、16Mbps(取决于型号)

  典型应用

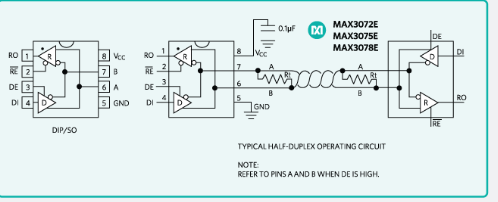

  半双工网络:适用于需要高密度节点的场景。

  全双工网络:适用于需要双向高速通信的场景。

  主要特性

  保护功能

  ESD保护:I/O引脚提供±15kV人体模型ESD保护。

  失效保护接收器:在接收器输入开路或短路时保证逻辑高输出,确保EIA/TIA-485兼容性。

  热插拔输入结构:DE和RE控制具有热插拔输入结构,防止插拔时的错误数据传输。

  灵活的功能组合

  全/半双工操作:部分型号支持引脚可选的全/半双工操作(如MAX3079E)。

  相位控制功能:修正双绞线反接(如MAX3079E)。

  总线上允许挂接多达256个收发器,采用行业标准的SO和DIP封装。

  低功耗设计

  关断模式下电流:除MAX3071E/MAX3074E/MAX3077E外,其他型号在关断模式下电流仅10?A,节省功率。
