RFCI RFCR2885嵌入式X波段同轴环形器

发布时间：2025-02-24 10:30:22     浏览：683

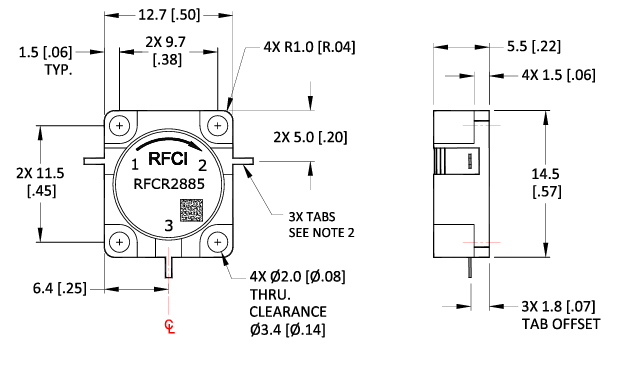

RFCR2885同轴环形器

　　RFCR2885同轴环形器(CW Circulator)

　　电气规格

　　频率范围：9200 MHz 至 9800 MHz。

　　插入损耗：典型值小于0.30 dB，最大值0.40 dB。

　　隔离度：最小值20 dB，典型值大于23 dB。

　　回波损耗：最小值20 dB，典型值大于23 dB。

　　功率和温度等级

　　正向功率峰值/平均值：最大500/50瓦特。

　　反向功率连续波(CW)：最大35瓦特。

　　工作温度范围：-40°C至+85°C。

　　存储温度范围：-40°C至+95°C。

RFCR2885 Coaxial Circulator (CW Circulator)


Electrical specification

Frequency range: 9200 MHz to 9800 MHz.

Insertion loss: Typical value less than 0.30 dB, maximum 0.40 dB.

Isolation: Minimum value 20 dB, typical value greater than 23 dB.

Return loss: Minimum 20 dB, typical value greater than 23 dB.

Power and temperature grades

Forward power peak/average: 500/50 watts Max.

Reverse Power Continuous Wave (CW) : Maximum 35 watts.

Operating temperature range: -40°C to +85°C.

Storage temperature range: -40°C to +95°C.


RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市3118云顶集团创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
