Teledyne SP Devices ADQ33双通道12位1GSPS数字化仪

发布时间：2025-03-27 09:24:40     浏览：777

　　ADQ33是由Teledyne SP Devices推出的一款高端12位双通道数据采集板，适用于需要高采样率和高数据传输速率的科学仪器和测量系统。

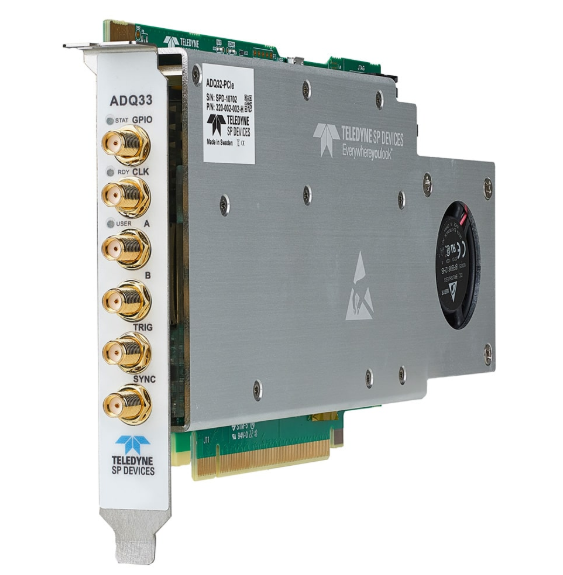

Teledyne SP Devices ADQ33双通道12位1GSPS数字化仪

　　模拟输入

　　通道数：2个通道(A和B)

　　采样率：每个通道1 GSPS

　　带宽：1 GHz(-3dB)

　　输入范围：0.5 Vpp

　　输入阻抗：50 Ω

　　耦合方式：直流耦合(DC)

　　连接器类型：SMA

　　可编程直流偏置：范围为-0.25 V至+0.25 V

　　动态性能

　　串扰：<500 MHz时为-70 dBFS

　　噪声功率密度：0至500 MHz为-144 dBFS/√Hz

　　信噪比(SNR)：0至500 MHz，-1dBFS时为55 dBc

　　无杂散动态范围(SFDR)：0至500 MHz，-1dBFS时为64 dBc

　　有效位数(ENOB)：0至500 MHz，-1dBFS时为8.9位

　　时钟和触发

　　内部时钟参考：10 MHz，精度±3 ppm，年漂移±1 ppm

　　外部时钟参考输入：1 MHz至500 MHz，支持抖动清洁器

　　外部直接采样时钟输入：1000 MHz

　　时钟参考输出：10 MHz，负载为50 Ω时为1.2 Vpp

　　触发器和GPIO：支持多种触发模式和GPIO功能，包括输入和输出

　　数据存储和传输

　　数据存储：8 Gbyte板载数据存储

　　数据传输接口：PCIe Gen3 x8

　　数据传输速率：至CPU为7 GByte/s(无头部)，至GPU为7 GByte/s(无头部)

　　支持的PCIe版本：Gen1、Gen2、Gen3

　　支持的PCIe通道数：1、4、8

　　应用场景

　　光学相干断层扫描(SS-OCT)：用于高分辨率成像

　　飞行时间质谱仪：用于精确质量分析

　　分布式光纤传感器：用于长距离监测

　　激光雷达(LIDAR)：用于距离测量和成像

　　科学仪器：用于高精度数据采集

　　扫描声学显微镜：用于材料分析

深圳市3118云顶集团创展科技有限公司，优势渠道提供Teledyne SP Devices产品订货，欢迎咨询了解。
