Winchester 1mm电缆射频连接器DC-110GHz

发布时间：2025-04-28 09:02:30     浏览：658

　　Winchester Interconnect的1mm电缆组件是高频射频(RF)和微波领域的高性能产品，专为高频信号传输设计，适用于通信设备、测试仪器、航空航天等领域。

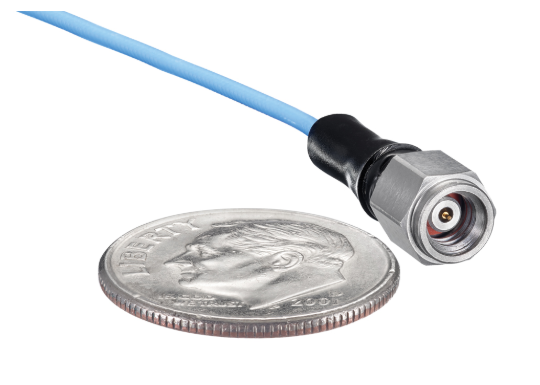

Winchester 1mm电缆射频连接器DC-110GHz

　　主要特点

　　高频性能：支持最高110 GHz频率。

　　低衰减：不同频率下衰减表现良好。

　　高屏蔽效能：屏蔽效能达100 dB。

　　紧凑设计：外径仅0.10英寸，适合空间受限场景。

　　轻量化：重量仅0.007磅/英尺。

　　宽温度范围：工作温度为-50°C至165°C。

　　高电压耐受性：电缆的绝缘耐压能力为1.0 kV。

　　紧凑设计：外径仅为0.10英寸。

　　灵活的弯曲半径：静态弯曲半径为0.50英寸。

　　轻量化：电缆重量仅为0.007磅/英尺。

　　宽温度范围：工作温度范围为-50°C至165°C。

　　电气规格

　　阻抗：50欧姆(标称值)。

　　介电常数：70%的标称传播速度。

　　屏蔽效能：100 dB最小值(仅电缆部分)。

　　驻波比(VSWR)：1.10:1到1.60:1。

　　衰减：电缆的衰减随频率增加而增加。

　　机械规格

Frequency
(GHz)		dB/ft
(Cable Only)		VSWR
Str-Str
Assembly		Frequency
(GHz)		dB/ft
(Cable Only)		VSWR
Str-Str
Assembly
0.3 0.19 1.10:126.5 2.07 1.35:1
0.5 0.24 1.10:128.0 2.14 1.40:1
0.8   0.31 1.10:130.0 2.22 1.40:1
1.0 0.35 1.10:132.0 2.31 1.40:1
2.0 0.50 1.15:134.0 2.40 1.45:1
2.4 0.55 1.15:136.0 2.48 1.45:1
3.0 0.62 1.15:140.0 2.64 1.50:1
4.0 0.72 1.15:145.0 2.83 1.50:1
6.0 0.90 1.15:150.0 3.02 1.55:1
8.0 1.05 1.20:160.0 3.38 1.55:1
10.0 1.19 1.25:167.0 3.61 1.55:1
12.4 1.34 1.30:175.0 3.88 1.60:1
15.0 1.49 1.30:180.0 4.04 1.60:1
18.0 1.65 1.35:190.0 4.35 1.60:1
20.0 1.76 1.35:1100.0 4.65 1.60:1
22.0 1.86 1.35:1110.0 4.95 1.60:1
24.0 1.95 1.35:124.0 1.95 1.35:1


　　材料：

　　内导体：实心铜包钢，银镀层。

　　绝缘材料：聚四氟乙烯(PTFE)。

　　护套：氟化乙烯丙烯(FEP)，可按需提供蓝色聚烯烃外层。

　　外径：0.10英寸。

　　静态弯曲半径：0.50英寸。

　　重量：0.007磅/英尺(仅电缆部分)。

　　工作温度范围：-50°C至165°C。

　　应用场景

　　1mm电缆组件适用于需要高频信号传输且对空间和重量有严格要求的场合，例如：

　　通信设备：5G基站、卫星通信系统等。

　　测试与测量仪器：高频信号源、频谱分析仪等。

　　航空航天和国防：雷达系统、电子战设备等。

　　医疗设备：高频诊断设备、微波治疗设备等。
