WRV24P3-1-C2.5-L高压DC-DC电源模块SDS High Voltage

发布时间:2025-05-12 09:00:10     浏览:161

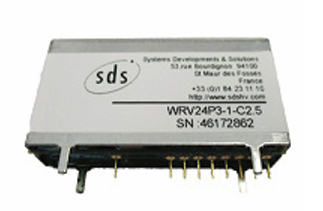

WRV24P3-1-C2.5-L高压DC-DC电源模块SDS High Voltage

  WRV系列是SDS High Voltage公司推出的PCB安装式高电压直流-直流转换器,具有以下特点:

  产品概述

  设计:采用高频PWM调节器,支持宽输入电压范围,无需预调节器。

  应用场景:适用于电池、太阳能电池等未调节电源及多种电源系统。

型号参数:

型号输入电压范围(Vdc)输出电压范围(kVdc)极性输出功率(W)
WRV5P1-1-C2.53.6-1011
WRV5P2-1-C2.53.6-1021
WRV5P3-1-C2.53.6-1031
WRV5N1-1-C2.53.6-1011
WRV5N2-1-C2.53.6-1021
WRV5N3-1-C2.53.6-1031
WRV12P1-1-C2.56月15日11
WRV12P2-1-C2.56月15日21
WRV12P3-1-C2.56月15日31
WRV12N1-1-C2.56月15日11
WRV12N2-1-C2.56月15日21
WRV12N3-1-C2.56月15日31
WRV24P1-1-C2.513.5-2611
WRV24P2-1-C2.513.5-2621
WRV24P3-1-C2.513.5-2631
WRV24N1-1-C2.513.5-2611
WRV24N2-1-C2.513.5-2621
WRV24N3-1-C2.513.5-2631

  主要特点

  输入电压:三种范围可选:3.6-10Vdc、6-15Vdc、13.5-26Vdc。

  输出电压:可编程,范围0-2kV、2.5kV、3kV。

  输出功率:标准1W。

  尺寸:46.0 x 12.0 x 24.6 mm,重35g。

  安装:PCB安装,可选飞线输出。

  绝缘:高级硅树脂灌封。

  技术规格

  输入电流:根据输入电压和负载不同,范围从几十微安到几百毫安。

  输出电压调节:通过外部电压源或电位器设置,精度±0.2%。

  最大输出电流:根据型号不同,范围从几百微安到几毫安。

  负载和线路电压调节:均为±0.01%。

  残余纹波:0.002%。

  温度系数:<50ppm/°C。

  监测功能:提供输出高压和电流监测,精度分别为±0.2%和±1%。

  安全特性

  保护功能:弧光和短路保护、软启动、反向输入电压保护。

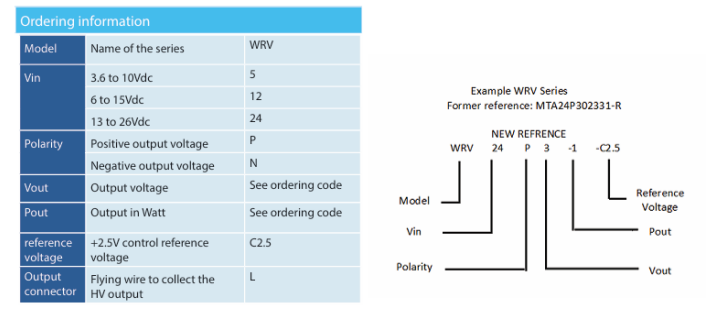

  订购信息

SDS High Voltage WRV系列高压电源

深圳市3118云顶集团创展科技有限公司优势代理销售SDS High Voltage高压电源模块产品线,欢迎咨询了解。
