Norsat：C波段5G干扰信号缓解方案

发布时间：2025-07-04 08:49:42 浏览：39

　　1. 背景与问题概述

　　C波段卫星通信：

　　接收频率：3.4–4.2 GHz，发射频率：5.85–6.425 GHz。

　　传统无显著地面干扰，但5G网络将共享该频段(3.3–3.8 GHz)，导致潜在干扰。

　　5G干扰影响：5G信号强度远超卫星信号(卫星信号功率极低)，可能导致以下问题：

　　增益压缩(LNB输入功率超过P1dB阈值)

　　噪声基底升高(信噪比C/N下降)

　　互调产物(非线性失真)

　　接收机饱和(完全无法接收信号)

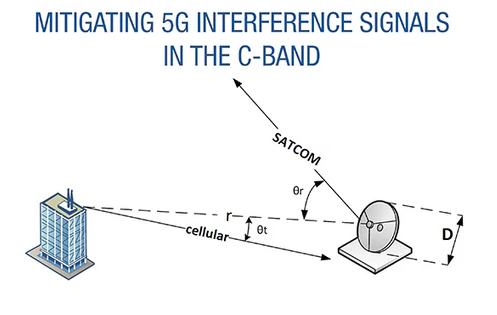

　　2. 干扰场景分析

　　2.1 关键参数

　　5G基站：40W发射功率，18 dBi增益天线。

　　C波段终端：假设为2.4米抛物面天线(增益37.3 dBi)。

　　远场边界距离(R_f)：138米(2.4米天线@3.6 GHz)。

　　2.2 最坏情况干扰功率

　　3. 干扰缓解方案

　　3.1 发射端(5G基站)

　　不可控(功率、辐射模式固定)。

　　建议：将C波段终端置于基站天线垂直方向15°以上(利用基站天线向下倾斜特性)。

　　3.2 传播路径

　　距离原则：距离加倍，干扰功率下降6 dB。

　　3.3 接收端(C波段终端)

　　(1)终端定位优化

　　调整终端位置，使5G信号偏离天线主轴(θ_r≥10°可降低30 dB干扰)。

　　(2)抗干扰LNB

　　标准LNB：最大耐受-55 dBm(3.6 GHz)。

　　新型抗干扰LNB：

　　耐受-20 dBm，噪声温度从40 K升至54 K。

　　在θ_r≥25°时，可独立解决问题(无需额外滤波)。

　　(3)波导滤波器

　　功能：抑制3.6 GHz干扰，保留3.8–4.2 GHz卫星信号。

　　缺点：体积大，插入损耗影响系统G/T值。

　　典型性能：55 dB抑制@3.6 GHz，通带3.8–4.2 GHz。

　　(4)组合方案

　　近场最坏场景(13.8米)：

　　需组合“终端定位(θ_r≥10°)+ 抗干扰LNB + 波导滤波器(≥41 dB抑制)”。

　　远场场景(>276米)：

　　抗干扰LNB单独使用可能足够(θ_r≥10°时干扰≤-15.1 dBm)。

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市3118云顶集团创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
