Focus Microwaves D2005负载牵引系统0.5-20GHz

发布时间:2025-07-09 08:49:54     浏览:27

Focus Microwaves D2005负载牵引系统0.5-20GHz

S 参数性能摘要(典型值)** |DLP

CWPulse
ModelFrequency Range IGHz]Dynamic Range ldB]Average Power ldBmlMin.Width Ins]Dynamic range ldB]Peak Power ldBml
  D20050.5-870302007030
8月20日6565
  D40050.5-87070
8月20日6565
20-406060
负载牵引性能摘要(典型值)** |DLP

CWPulse
ModelFrequency Range IGHz]Dynamic Range ldB]Average Power ldBmlMin.Width Ins]Dynamic range ldBlPeak Power IdBml
  D20050.5-20>6030200>6030
  D40050.5-40

  1. 基本功能

  用途:用于射频功率放大器(PA)和器件的性能优化(如效率、线性度)。

  频率范围:0.5–20 GHz(覆盖5G、雷达等应用)。

  负载调节方式:支持有源/无源/混合负载牵引,可调谐阻抗。

  2. 主要特点

  高精度:动态范围>60 dB,适合小信号和大功率测试。

  多模式支持:CW、脉冲RF、脉冲DC等。

  谐波优化:可选2~6回路,优化基波和谐波阻抗。

  3. 典型应用

  PA设计(优化PAE、增益、线性度)。

  微波器件(如GaN、LDMOS)特性分析。

  快速产线测试(自动化校准)。

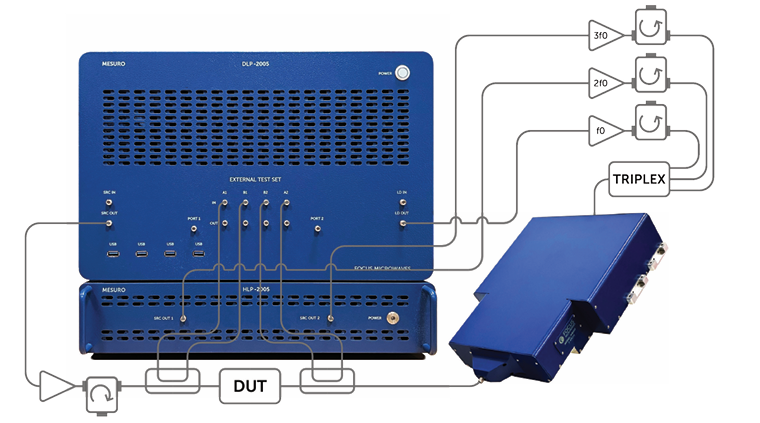

  4. 硬件配置

  标准主机(30 dBm功率),可选高功率扩展(>50 dBm)。

  支持外接耦合器、功放和谐波信号源。

  5. 软件支持

  基础软件(DMCS)支持S参数和负载牵引。

  高级选件(如D2H谐波牵引、DPU-LP脉冲测试)。

更多Focus Microwaves 相关产品信息可咨询3118云顶集团创展
