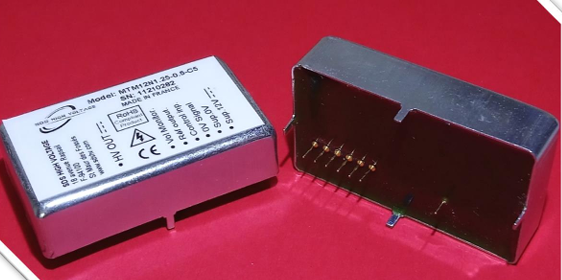

MTM系列PCB安装超紧凑型高压电源模块SDS High Voltage
发布时间:2025-07-11 09:03:53 浏览:45
MTM系列PCB安装超紧凑型高压电源模块SDS High Voltage
输入电压:12V ±0.5V / 15V ±0.5V / 24V ±1V
输出电压范围:0–600V / 0–1kV / 0–1.25kV / 0–1.5kV
输出功率:0.5W / 0.8W / 1W(取决于型号)
输出电流:视型号而定,详见选型表
电压调节方式:外部电位器(≥10kΩ)或外部电压(0–5V 或 0–10V)
电压精度:±0.2%(最大电压时)
负载/线性调节率:±0.01%
纹波:10–40mV(满载时)
温度系数:100ppm/°C(0–50°C)
工作温度范围:-40°C 至 +50°C
尺寸:46.0 × 12.0 × 24.6 mm
重量:约 35g
安装方式:PCB 安装,4 个安装片
输出方式:标准引脚输出或可选飞线(50cm,直径 2mm)
存储温度范围:-40°C 至 +70°C
MTM series selection guide | ||||||||
# | Obsolete reference | Current reference | Vout | Pola- | lout/Pout | Vin | Control | Otption |
system | system | rity | ||||||
#1 | MT12N601831-5F | MTM12NO.6-0.5-C5 | 600V | - | 0.83mA/0.5W | 12V | 5V | Pin |
#2 | MT12N601831-10F | MTM12NO.6-0.5-C10 | - | 10V | Pin | |||
#3 | MT12N601831-5F-W | MTM12NO.6-0.5-C5-L | 5V | Wire | ||||
#4 | MT12N601831-10F-W | MTM12NO.6-0.5-C10-L | - | 10V | Wire | |||
#5 | MT12P601831-5F | MTM12P0.6-0.5-C5 | + | 5V | Pin | |||
#6 | MT12P601831-10F | MTM12P0.6-0.5-C10 | + | 10V | Pin | |||
#7 | MT12P601831-5F-W | MTM12P0.6-0.5-C5-L | + | 5V | Wire | |||
#8 | MT12P601831-10F-W | MTM12P0.6-0.5-C10-L | + | 10V | Wire | |||
#9 | MT15N601132-5F | MTM15NO.6-0.8-C5 | 1.33mA/0.8W | 15V | 5V | Pin | ||
#10 | MT15N601132-10F | MTM15N0.6-0.8-C10 | 10V | Pin | ||||
#11 | MT15N601132-5F-W | MTM15N0.6-0.8-C5-L | 600V | - | 1.33mA/0.8W | 15V | 5V | Wire |
#12 | MT15N601132-C10W | MTM15NO.6-0.8-C10-L | cont'd | - | cont'd | 10V | Wire | |
#13 | MT15P601132-5F | MTM15P0.6-0.8-C5 | + | 5V | Pin | |||
#14 | MT15P601132-10F | MTM15P0.6-0.8-C10 | + | 10V | Pin | |||
#15 | MT15P601132-5F-W | MTM15P0.6-0.8-C5-L | + | 5V | Wire | |||
#16 | MT15P601132-10F-W | MTM15P0.6-0.8-C10-L | + | 10V | Wire | |||
#17 | MT24N601167-5F | MTM24NO.6-1-C5 | 1.67mA/1.0W | 24V | 5V | Pin | ||
#18 | MT24N601167-10F | MTM24NO.6-1-C10 | 10V | Pin | ||||
#19 | MT24N601167-5F-W | MTM24N0.6-1-C5-L | - | 5V | Wire | |||
#20 | MT24N601167-10F-W | MTM24NO.6-1-C10-L | - | 10V | Wire | |||
#21 | MT24P601167-5F | MTM24P0.6-1-C5 | + | 5V | Pin | |||
#22 | MT24P601167-10F | MTM24P0.6-1-C10 | + | 10V | Pin | |||
#23 | MT24P601167-5F-W | MTM24P0.6-1-C5-L | + | 5V | Wire | |||
#24 | MT24P601167-10F-W | MTM24P0.6-1-C10-L | + | 10V | Wire | |||
#25 | MT12N102501-5F | MTM12N1-0.5-C5 | 1000V | - | 0.50mA/0.5W | 12V | 5V | Pin |
#26 | MT12N102501-10F | MTM12N1-0.5-C10 | - | 10V | Pin | |||
#27 | MT12N102501-5F-W | MTM12N1-0.5-C5-L | - | 5V | Wire | |||
#28 | MT12N102501-10F-W | MTM12N1-0.5-C10-L | - | 10V | Wire | |||
#29 | MT12P102501-5F | MTM12P1-0.5-C5 | + | 5V | Pin | |||
#30 | MT12P102501-10F | MTM12P1-0.5-C10 | + | 10V | Pin | |||
#31 | MT12P102501-5F-W | MTM12P1-0.5-C5-L | + | 5V | Wire | |||
#32 | MT12P102501-10F-W | MTM12P1-0.5-C10-L | + | 10V | Wire | |||
#33 | MT15N102801-5F | MTM15N1-0.8-C5 | 0.80mA/0.8W | 15V | 5V | Pin | ||
#34 | MT15N102801-10F | MTM15N1-0.8-C10 | 10V | Pin | ||||
#35 | MT15N102801-5F-W | MTM15N1-0.8-C5-L | 5V | Wire | ||||
#36 | MT15N102801-10F-W | MTM15N1-0.8-C10-L | - | 10V | Wire | |||
#37 | MT15P102801-5F | MTM15P1-0.8-C5 | + | 5V | Pin | |||
#38 | MT15P102801-10F | MTM15P1-0.8-C10 | + | 10V | Pin | |||
#39 | MT15P102801-5F-W | MTM15P1-0.8-C5-L | + | 5V | Wire | |||
#40 | MT15P102801-10F-W | MTM15P1-0.8-C10-L | + | 10V | Wire | |||
#41 | MT24N102102-5F | MTM24N1-1-C5 | - | 1.00mA/1.0W | 24V | 5V | Pin | |
#42 | MT24N102102-10F | MTM24N1-1-C10 | - | 10V | Pin | |||
#43 | MT24N102102-5F-W | MTM24N1-1-C5-L | 5V | Wire | ||||
#44 | MT24N102102-10F-W | MTM24N1-1-C10-L | 10V | Wire | ||||
#45 | MT24P102102-5F | MTM24P1-1-C5 | + | 5V | Pin | |||
#46 | MT24P102102-10F | MTM24P1-1-C10 | + | 10V | Pin | |||
#47 | MT24P102102-5F-W | MTM24P1-1-C5-L | + | 5V | Wire | |||
#48 | MT24P102102-10F-W | MTM24P1-1-C10-L | + | 10V | Wire | |||
#49 | MT12N122401-5F | MTM12N1.25-0.5-C5 | 1250V | - | 0.4mA/0.5W | 12V | 5V | Pin |
#50 | MT12N122401-10日 | MTM12N1.25-0.5-C10 | 10V | Pin | ||||
#51 | MT12N122401-5F-W | MTM12N1.25-0.5-C5-L | 5V | Wire | ||||
#52 | MT12N122401-10F-W | MTM12N1.25-0.5-C10-L | 1250V | - | 0.4mA/0.5W | 12V | 10V | Wire |
#53 | MT12P122401-5F | MTM12P1.25-0.5-C5 | cont'd | + | Cont'd | Cont'd | 5V | Pin |
#54 | MT12P122401-10F | MTM12P1.25-0.5-C10 | + | 10V | Pin | |||
#55 | MT12P122401-5F-W | MTM12P1.25-0.5-C5-L | + | 5V | Wire | |||
#56 | MT12P122401-10F-W | MTM12P1.25-0.5-C10-L | + | 10V | Wire | |||
#57 | MT15N122641-5F | MTM15N1.25-0.8-C5 | - | 0.64mA/0.8W | 15V | 5V | Pin | |
#58 | MT15N122641-10F | MTM15N1.25-0.8-C10 | - | 10V | Pin | |||
#59 | MT15N122641-5F-W | MTM15N1.25-0.8-C5-L | 5V | Wire | ||||
#60 | MT15N122641-10F-W | MTM15N1.25-0.8-C10-L | - | 10V | Wire | |||
#61 | MT15P122641-5F | MTM15P1.25-0.8-C5 | + | 5V | Pin | |||
#62 | MT15P122641-10F | MTM15P1.25-0.8-C10 | + | 10V | Pin | |||
#63 | MT15P122641-5F-W | MTM15P1.25-0.8-C5-L | + | 5V | Wire | |||
#64 | MT15P122641-10F-W | MTM15P1.25-0.8-C10-L | + | 10V | Wire | |||
#65 | MT24N122801-5F | MTM24N1.25-1-C5 | 0.80mA/1.0W | 24V | 5V | Pin | ||
#66 | MT24N122801-10F | MTM24N1.25-1-C10 | 10V | Pin | ||||
#67 | MT24N122801-5F-W | MTM24N1.25-1-C5-L | 5V | Wire | ||||
#68 | MT24N122801-10F-W | MTM24N1.25-1-C10-L | - | 10V | Wire | |||
#69 | MT24P122801-5F | MTM24P1.25-1-C5 | + | 5V | Pin | |||
#70 | MT24P122801-10F | MTM24P1.25-1-C10 | + | 10V | Pin | |||
#71 | MT24P122801-5F-W | MTM24P1.25-1-C5-L | + | 5V | Wire | |||
#72 | MT24P122801-10F-W | MTM24P1.25-1-C10-L | + | 10V | Wire | |||
#73 | MT12N152331-5F | MTM12N1.5-0.5-C5 | 1500V | - | 0.33mA/0.5W | 12V | 5V | Pin |
#74 | MT12N152331-10F | MTM12N1.5-0.5-C10 | 10V | Pin | ||||
#75 | MT12N152331-5F-W | MTM12N1.5-0.5-C5-L | - | 5V | Wire | |||
#76 | MT12N152331-10F-W | MTM12N1.5-0.5-C10-L | 10V | Wire | ||||
#77 | MT12P152331-5F | MTM12P1.5-0.5-C5 | + | 5V | Pin | |||
#78 | MT12P152331-10F | MTM12P1.5-0.5-C10 | + | 10V | Pin | |||
#79 | MT12P152331-5F-W | MTM12P1.5-0.5-C5-L | + | 5V | Wire | |||
#80 | MT12P152331-10F-W | MTM12P1.5-0.5-C10-L | + | 10V | Wire | |||
#81 | MT15N152531-5F | MTM15N1.5-0.8-C5 | - | 5V | Pin | |||
#82 | MT15N152531-10F | MTM15N1.5-0.8-C10 | 0.53mA/0.8W | 15V | 5V | Pin | ||
#83 | MT15N152531-5F-W | MTM15N1.5-0.8-C5-L | - | 10V | Wire | |||
#84 | MT15N152531-10F-W | MTM15N1.5-0.8-C10-L | - | 5V | Wire | |||
#85 | MT15P152531-C5 | MTM15P1.5-0.8-C5 | + | 10V | Pin | |||
#86 | MT15P152531-C10 | MTM15P1.5-0.8-C10 | + | 5V | Pin | |||
#87 | MT15P152531-5F-W | MTM15P1.5-0.8-C5-L | + | 10V | Wire | |||
#88 | MT15P152531-10F-W | MTM15P1.5-0.8-C10-L | + | 5V | Wire | |||
#89 | MT24N152671-5F | MTM24N1.5-1-C5 | - | 0.97mA/1.0W | 24V | 5V | pin | |
#90 | MT24N152671-10F | MTM24N1.5-1-C10 | - | 10V | Pin | |||
#91 | MT24N152671-5F-W | MTM24N1.5-1-C5-L | - | 5V | Wire | |||
#92 | MT24N152671-10F-W | MTM24N1.5-1-C10-L | - | 10V | Wire | |||
#93 | MT24P152671-5F | MTM24P1.5-1-C5 | 1500V | + | 0.97mA/1.0W | 24V | 5V | pin |
#94 | MT24P152671-10F | MTM24P1.5-1-C10 | cont'd | + | cont'd | cont'd | 10V | Pin |
#95 | MT24P152671-5F-W | MTM24P1.5-1-C5-L | + | 5V | Wire | |||
#96 | MT24P152671-10F-W | MTM24P1.5-1-C10-L | + | 10V | Wire |
深圳市3118云顶集团创展科技有限公司优势代理销售SDS High Voltage高压电源模块产品线,欢迎咨询了解。
