HOLT IC?航空电子设备 MIL-STD-1553 耦合变压器

发布时间：2021-03-25 17:02:51     浏览：1315

耦合变压器既是无线电线路中常常用来极间耦合的变压器。比如，无线电的中间过渡期、输入变压器和输出变压器都归属于这一类。耦合变压器的功能模块多种多样，也可用作构建阻抗匹配等。MIL-STD-1553使用于HOLT IC耦合变压器。与HOLT IC隔离变压器相互配合使用时，其比值应是1：1.4。

基本特征

遵循MIL-STD-1553A/B

共模抑制超过45dB

阻抗试验频率75kHz~1MHz

不超过20％的下垂

过冲和振铃正负1V(最大)

脉冲宽度2微秒

相对湿度敏感性(MSL)3

应用领域

MIL-STD-1553接口

智能化弹药

店铺管理

传感器接口

仪器设备和器材

深圳市3118云顶集团创展科技有限公司，持续提供HOLT IC预定渠道，部分型号备有现货库存，欢迎咨询。

详情了解霍尔IC请点击：http : /public/brand/55.html

或联系我们的销售工程师： 0755- 83642657    QQ：  2295048674

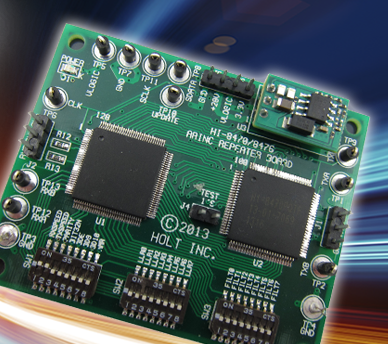

 HOLT IC.png

Part

Package Description

Single or Dual Core

Transformer Ratio

PM-DB2764

Surface Mount

Stacked Dual Core

Single Ratio, 1:1.41 per channel

PM-DB27432

Surface Mount

Dual Core

Dual Ratio, 1:1.4 and 2:1

PM-DB2702

Through hole

Single Core

Dual Ratio, 1:1.4 or 2:1

PM-DB2705

Through hole

Single Core

Single Ratio, 1:1.41

PM-DB2705EX

Through hole

Single Core

Single Ratio, 1:1.41

PM-DB2707

Through hole

Single Core

Single Ratio, 1:1.41

PM-DB2712

Surface Mount

Single Core

Dual Ratio, 1:1.4 or 2.1:1

PM-DB2717

Flat Pack (leads not formed)

Single Core

Dual Ratio, 1:1.41 or 2:1

PM-DB2722

Through hole

Single Core

Dual Ratio, 1:1.4 or 2:1

PM-DB27403

Through hole

Dual Core

Dual Ratio, 1:1.4 and 2:1

PM-DB27413

Through hole

Dual Core

Dual Ratio, 1:1.4 and 2:1

PM-DB2742

Through hole

Single Core

Dual Ratio, 1:1.4 or 2:1

PM-DB27423

Through hole

Dual Core

Dual Ratio, 1:1.4 and 2:1

PM-DB2742D

Through hole

Dual Core

Dual Ratio, 1:1.4 and 2:1

PM-DB2742L

Surface Mount

Single Core

Dual Ratio, 1:1.4 or 2:1

PM-DB2742M

Flat Pack (leads not formed)

Single Core

Dual Ratio, 1:1.4 or 2:1

PM-DB2742N

Flat Pack (leads not formed)

Single Core

Dual Ratio, 1:1.4 or 2:1

PM-DB2742S

Surface Mount

Dual Core

Dual Ratio, 1:1.4 and 2:1

PM-DB2742T

Flat Pack (leads not formed)

Dual Core

Dual Ratio, 1:1.4 and 2:1
