TI 德州仪器TPSM5D1806降压模块（集成电感器）

发布时间：2022-05-25 17:05:54     浏览：958

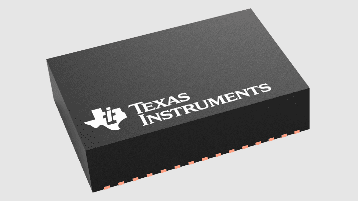

TI 德州仪器TPSM5D1806双6A输出电源模块是款高度集成、灵活的DC/DC电源，选用8mm×5.5mm×1.8mm QFN封装。输入电压范围为4.5V至15V，因此它能够转换具备宽电压范围和标准5V和12V电压轨的中间母线。两个6A输出能够为两个单独的电源轨单独配置，也可以组合成一个两相12A输出。

TPSM5D1806降压模块（集成电感）具备优异的封装布局，51针QFN低厚度封装可以提高热性能。封装的所有信号引脚分布在外围。TPSM5D1806下有一些大型散热片，能够在制造过程中实现简单的布局和容易的加工；集成电源设计消除了设计过程中的回路补偿和磁性元件选择。TPSM5D1806为每个输出提供独立的启用控制和电源正常信号。开关频率和相位偏移可以使用引脚带进行配置。TPSM5D1806还提供过电流和热关机保护。


特征

?独立性双路6A输出

?串行单路12A输出

?输出电压范围：0.5V至5.5V

?0.5V，温度范围内的电压基准精度为±1%

?具备相位延迟的频率同步

?对于每个输出的独立性使能和电源正常标识功能

?启动至预偏置输出

?UV和OV电源正常输出

?可选电源开关频率选项：500kHz、1.0MHz、1.5MHz和2.0MHz

?满足EN55011辐射EMI限值

?工作结温范围：–40°C至+125°C

?工作环境温度范围：-40°C至+105°C

?8mm×5.5mm×1.8mm标准QFN封装

?采用TPSM5D1806并借助WEBENCH?Power Designer创建定制设计方案

应用

?半导体检测和仪器仪表

?医疗成像

?企业交换和储存应用

?有线网络（光纤传输）

?数据通信模块（光学模块）

深圳市3118云顶集团创展科技有限公司，专注于TI 德州仪器品牌高端可出口产品系列新品产品，并备有现货库存，可当天发货。

详情了解TI德州仪器请点击：/brand/57.html

上一篇: Safran APIRS -最有效的姿态和航向参考系统

下一篇: Bird 射频100W射频终端

推荐资讯

  • DEI总线映射 IC 简化了照明总线接口
    DEI总线映射 IC 简化了照明总线接口 2021-07-07 16:59:24

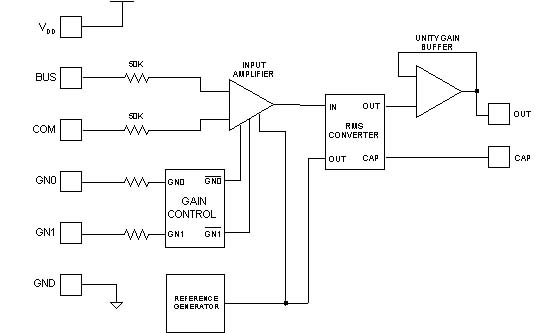

    DEI? 1030的设计目的是改善单位之间的照明总线监测。总线电压转换成为0-5vdc数据信号电平输出，可用作操纵白炽灯的仿真模拟驱动器或输入微处理器实现脉冲宽度调制。或提供操纵输入到DEI1090LED驱动器，用LED仿真模拟白炽灯。
