HI-3718线路驱动器HOLTIC

发布时间：2023-02-23 16:47:28     浏览：940

HOLTIC的HI-3718是款低能耗CMOS收发器，致力于满足ARINC717和ARINC429标准化的要求。HI-3718作为ARINC717或ARINC429数字协议与哈佛双相(HBP)和/或双极归零(BPRZ)编码物理层之间的接口。

HI-3718以及一个哈佛双相(HBP)或双极归零(BPRZ)线路接收器，可转化成准确的HBP或BPRZ数字信号以输入解码器。HI-3718还具备能够接受HBP和BPRZ编码数字信号的HBP和BPRZ线路驱动器。

HI-3718采用+3.3V单电源供电，仅采用四个外部电容器，从而成为FPGA和ARINC717物理层之间的理想接口设备。

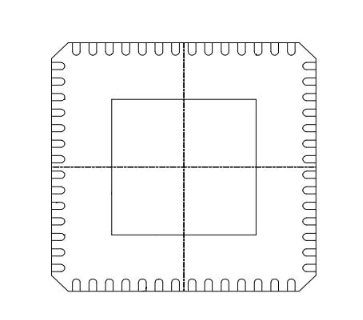

HI-3718采用非常小的32管脚7mmx7mm芯片级(QFN)和32管脚四方扁平封装(PQFP)塑料封装。

特征

满足ARINC717和ARINC573标准化

BPRZ线路驱动器和线路接收器满足ARINC429标准化

由带板上DC/DC转换器的+3.3V单电源供电

具备数字转换率控制的单独哈佛双相和双极归零线路驱动器：将上升/下降时间设置成1.5μs、3.75μs、7.5μs或10μs

线路驱动器具备单独的三态控制

HBP和BPRZ线路接收器具备公共性输入

如果想要外部V+和V-电源，能够禁止使用DC/DC转换器

“-40”输入允许仅采用两个外部电阻器完成DO-160G3级防雷系统

工业和拓展工作温度

应用

数字航空数据采集模块(DFDAU)

数字航空数据记录仪(DFDR)

快速访问监测器（盒式）

可扩展性的飞行数据采集和记录装置

HOLTIC公司位于美国加利福尼亚州，是航空航天行业集成电路的主要供应商。20多年来，HOLTIC一直为世界各地的商业和军事用户生产数据总线和显示驱动芯片产品。从F-16到A-350，HOLTIC是飞行控制、导航、发动机管理、通信、安全设备和飞行娱乐系统的核心。

深圳市3118云顶集团创展科技有限公司，持续提供HOLT IC订货渠道，部分型号备有现货库存，欢迎咨询。

详情了解HOLT IC请点击：http ：/public/brand/55.html


Part #

Package Description

Temp Range

Flow

Moisture Sensitivity Level

RoHS Compliant

HI-3718PCIF

32 Pin Plastic 7mm x 7 mm Chip-Scale Package (QFN)

-40°C to +85°C

I

3

Yes

HI-3718PCMF

32 Pin Plastic 7mm x 7 mm Chip-Scale Package (QFN)

-55°C to +125°C

M

3

Yes

HI-3718PCTF

32 Pin Plastic 7mm x 7 mm Chip-Scale Package (QFN)

-55°C to +125°C

T

3

Yes

HI-3718PQIF

32 Pin Plastic Quad Flat Pack (TQFP)

-40°C to +85°C

I

3

Yes

HI-3718PQMF

32 Pin Plastic Quad Flat Pack (TQFP)

-55°C to +125°C

M

3

Yes

HI-3718PQTF

32 Pin Plastic Quad Flat Pack (TQFP)

-55°C to +125°C

T

3

Yes
