TPSM843A26降压模块（集成电感器）TI 德州仪器

发布时间：2023-06-13 16:44:49     浏览：1368

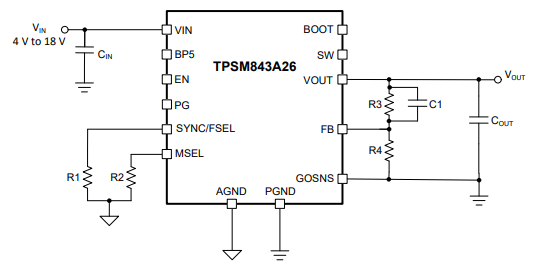

TI德州仪器TPSM843A26是款高效化18V、16A同步降压模块，选用内部补偿的定频高级电流模式(ACM)控制系统架构，能够在位于FCCM模式长期性运转的同时，形成0.5V至7V的输出电压。TPSM843A26可以提供高效化，且运作时工作频率高至2.2MHz。TPSM843A26选用6.5mmx7.5mmx4mm超模压封装，特别适合需用小解决方案规格的设计。TPSM843A26其它功能包括高精密电压标准、可选择的软启动时间、单一启用至预偏置输出、可选择的电流限制、可调式UVLO（根据EN管脚实现）及其全套系统故障保护。


特征

?稳固频率、内部补偿高级电流模式(ACM)控制

?集成化6.5mΩ和2mΩMOSFET、电感器及相应无源器件

?4V至18V输入电压范围

?0.5V至7V输出电压范围

?真差分遥感放大器(RSA)

?三种可选择的PWM斜坡选项，可控制与优化环线性能

?五种可选择的工作频率：500kHz、750kHz、1MHz、1.5MHz和2.2MHz

?与一个外部时钟同步

?0.5V，整体温度范围之内电压标准精密度为±0.5%

?1ms、2ms、4ms和8ms可选择软启动时间

?单一启用至预偏置输出

?可选择的电流限制，兼容16A和12A运作

?具备可调式输入欠压自锁装置的使能端

?电源正常输出监控器

?输出过压、输出欠压、输入欠压、过电流和高温保护

?-40°C至125°C工作温度范围

?6.5mm×7.5mm×4.0mm、25管脚超模压QFN封装

?无铅（满足RoHS标准规定）

?与以下模块管脚兼容：20A-TPSM843B22and12A-TPSM843A22

应用

?无线和有线网络基础设施设备

?光纤网络

?测试和测量

?医疗健康和保健

TI 德州仪器为美国知名集成电路设计与制造商，TI 德州仪器产品广泛应用于商用、军工以及航空航天领域。

几十年来，德州仪器一直热衷于通过半导体技术降低电子产品的成本，让世界变得更美好。TI 是第一个完成从真空管到晶体管再到集成电路（IC）的转变，在过去的几十年里，TI 促进了IC技术的发展，提高了大规模、可靠地生产IC的能力。每一代创新都是在上一代创新的基础上，使技术更小、更高效、更可靠、更实惠——从而实现半导体在电子产品领域的广泛应用。

深圳市3118云顶集团创展科技有限公司，专注于TI 德州仪器品牌高端可出口产品系列新品产品，并备有现货库存，可当天发货。
