Marvell最新型Alaska?Quad系列单片系统在单独单片IC上包括四个单独的千兆以太网收发器。各个收发器在CAT5双绞线电缆上实施1000BASE-T和100BASE-TX全双工或半双工以太网中的所有物理层性能，在CAT3、4和5电缆线上实施10BASE-T全双工或半双工以太网的所有物理层性能。

88E1545-A1-LKJ2C000设备兼容四串行千兆媒介单独端口（QSGMII），适用于直接连接到MAC/交换机端口。QSGMII将四个操作速度为1.25Gbps的SGMII端口组合到两个操作速度为5Gbps的差分信号上。与SGMII相比较，QSGMII主要降低了MAC端口上的I/O管脚数量，并降低了整体功能损耗。

88E1543设备兼容铜到SGMII应用程序中MAC端口上的SGMII。此外，SGMII还可以作为光纤线/SFP应用程序的介质端口。88E1543还能够配置通过在SGMII（系统）到自动化介质铜/光纤线模式中使用，适用于混合介质应用。

88E1548设备兼容四种操作方式。有三种方式使用QSGMII来促进铜质、SGMII/Fiber或自动化介质检测出铜质或SGMII/Fibre。四种方式兼容SGMII直接到铜。88E1548兼容IEEE802.3az低能耗以太网（EEE），并且满足IEEE802.3az。

88E1545-A1-LKJ2C000将MDI终端电阻器和电容器嵌入到PHY中。这种电阻器集成优化了板布局，并通过降低外部器件的数量来减少板成本。新的Marvell?校准电阻器方案可达到并超出IEEE802.3回波损耗标准的精度要求。在铜质应用上，88E1545-A1-LKJ2C000各个端口消耗400mW。这根据消除散热器从而减少进气压力需求来减少整个系统成本。

88E1545-A1-LKJ2C000非常符合IEEE802.3标准。88E1545-A1-LKJ2C000包括PMD、PMA和PCS mac层。88E1545-A1-LKJ2C000实施PAM5、8B/10B、4B/5B、MLT-3、NRZI和曼彻斯特编码/编解码；数字时钟/数据恢复；流密码加扰/解扰；适用于接收器数据线路的数字响应式平衡主要用于线路发射机的脉冲整形的数字滤波；及其自动化协商和管理模块。88E1545-A1-LKJ2C000在大多数三种速率下都兼容Auto MDI/MDIX，从而实现更轻松安装使用并减少安装成本。

88E1545-A1-LKJ2C000应用先进的混合信号处理以每秒千兆比特的数据速率实施平衡、回声和串扰清除、数据恢复和纠错。88E1545-A1-LKJ2C000消耗极低的功率，并且在噪杂的环境里实现稳定的性能。88E1545-A1-LKJ2C000由集成化Advanced Virtual Cable Tester?（VCT）实现故障测试和高级电缆线性能监控。

功能

兼容低能耗以太网（EEE）-满足IEEE802.3az

88E1545兼容1种操作方式

-QSGMII（系统）到铜

88E1543兼容两种操作方式

-SGMII（系统）到铜

-双端口SGMII（系统）到铜/光纤

88E1548兼容四种操作方式

-QSGMII（系统）到铜

-QSGMII（系统）到SGMII/光纤（介质）

-QSGMII（系统）到铜/SGMII/光纤

自动媒体

-SGMII（系统）到铜

超低功耗

集成化MDI终端电阻器和电容器

集成化高端虚拟电缆测试仪?（VCT?)电缆线检测性能

双对电缆安装的“降档”模式

各个端口最多兼容四个可编程LED，适用于标示链路、速度与活动性能

兼容高级电源管理模式，可明显节约电源

适合所有3种操作速度（包括100BASE-TX和10BASE-T）的MDI/MDIX自动交叉

自动极性校准

25MHz、125MHz或156.25MHz参考时钟选项

时钟级联最多2个下游设备

适用于检测的各种环回模式

兼容IEEE1149.1JTAG和1149.6ACJTAG

只提供满足绿色标准的封装

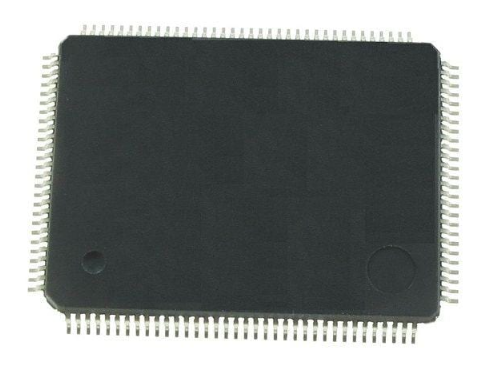

选用14x20mm128管脚LQFP制造

EPAD包

88E1545和88E1543器件选用14x20mm128管脚LQFP和EPAD封装制造

88E1548器件，选用15x15mm196管脚TFBGA封装制造
