MTI-milliren401系列TCXO温补晶振

MTI-milliren401系列TCXO温补晶振

发布时间：2024-02-05 12:13:25 浏览：1722

　　MTI-milliren401系列TCXO温补晶振特征:

　　符合 RoHS 标准，在宽温度范围内具有严格的稳定性

　　基于第3个O/T晶体的高频

　　正弦波输出，低相位噪声

　　行业标准 SMD 封装，通过内部微调器进行频率调整

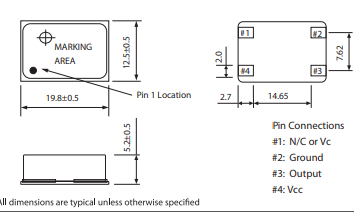

MTI-milliren401系列TCXO温补晶振

相位噪声（最大值，10MHz）

-80 分贝/赫兹	10赫兹
-120 分贝/赫兹	100赫兹
-135 分贝/赫兹	1kHz
-140 分贝/赫兹	10 千赫
-150 分贝/赫兹	100 千赫

规范
参数	可用范围
频率范围	45 MHz 至 190 MHz

输入电压（Vcc）	3.3 V ±5% ;5.0 V ±5%;
输入电流	最大 30 mA

频率稳定性与温度的关系	±0.5 页/分钟;±1 页/分钟;±1.5 页/分钟;±2 页/分钟;±5ppm
温度范围	0°C至70°C;-40°C至85°C;0°C至50°C;30°C 至 75°C
标准稳定性	±2.5 ppm / -30°C 至 75°C
频率与电压	最大 ±0.2 ppm / V ± 5%
频率与负载	最大 ±0.2 ppm / 15 pF ±10%
老化	±25°C 时每年最大值为 1.0 ppm

输出负载	50欧姆
输出波形	正弦波
输出电平	0 dBm（典型值，3.3V器件）;10 dBm（典型值，5.0V器件）

控制电压（Vc）	Vcc = 5 VDC 时为 2.5±2.0 VDC;Vcc = 3.3 VDC 时为 1.65±1.5 VDC
Vc在Fnom时的可设定性，25°C	2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分
