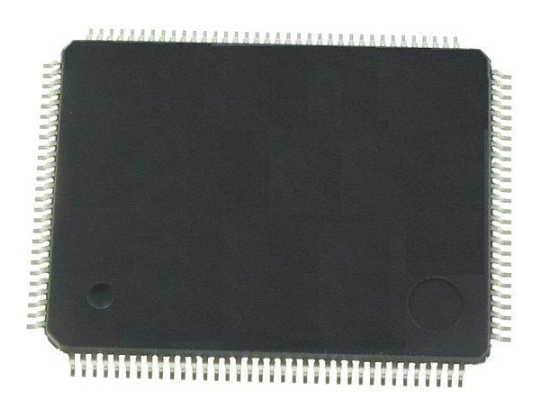

LatticeXP FPGA现场可编程门阵列LFXP15C5FN484C

发布时间：2024-04-25 10:11:52 浏览：1958

　　LatticeXP FPGA现场可编程门阵列是一种集成电路，结合了逻辑门、嵌入式内存和高性能I/O接口，采用非易失性和无限可配置的单一架构，以支持成本效益高的系统设计。它利用可重编程的非易失技术ispXPTM技术，提供灵活的I/O缓冲器、可编程的系统逻辑缓冲器，即时开启功能，设计安全性高，并具有良好的性能。此外，LatticeXP还支持专用的DDR内存、TransFRTM重配置功能，高达DDR333接口等特性，提供多种密度和封装选项，以及针对不同需求的器件供电电压选项。整体来看，LatticeXP系列器件在系统设计中具有广泛的应用潜力，并提供了丰富的功能和性能优势，可满足复杂系统设计的需求。

Device	LFXP3	LFXP6	LFXP10	LFXP15	LFXP20
PFU/PFF Rows	16	24	32	40	44
PF/PEF Columns	24	30	38	48	56
PFU/PFF(Total)	384	720	1216	1932	2464
LUTs (K	3	6	10	15	20
Distributed RAM (KBits)	12	23	39	61	79
EBR SRAM (KBits	54	72	216	324	396
EBR SRAM Blocks	6	8	24	36	44
Vec.Voltage	1.2/1.8/2.5/3.3V	1.2/1.8/2.5/3.3V	1.2/1.8/2.5/3.3V	1.2/1.8/2.5/3.3V	1.2/1.8/2.5/3.3V
PLLs	2	2	4	4	4
Max.I/O	136	188	244	300	340
Packages and I/O Combinations:
100-pin TQFP (14x14 mm)	62
144-pin TQFP (20x20 mm	100	100
208-pin PQFP (28x28 mm)	136	142
256-ball fpBGA (17x17 mm)		188	188	188	188
388-ball fpBGA (23 x23 mm)			244	268	268
484-ball fpBGA (23x23 mm)				300	340
