DOCAT052F-050.0M振荡器Connor-Winfield

发布时间：2024-05-16 09:27:53     浏览：661

　　Connor-Winfield的DOC系列振荡器是高精度OCXO/OCVCXO振荡器，适用于蜂窝基站、测试设备、同步以太网和VSAT应用。这些振荡器具有异常精确的频率稳定性，可以在商用、扩展商用或工业温度范围内提供±20 ppb到±100 ppb的稳定性。具有CMOS输出和可选的电子频率调谐功能，同时还拥有出色的相位噪声特性，满足严格的要求。

DOCAT052F-050.0M振荡器Connor-Winfield

　　DOC系列的产品特点包括3.3Vdc操作，SMT封装，提供的频率稳定性范围为±20 ppb、±50 ppb或±100 ppb，可选的温度范围为0至70°C、-20至75°C或-40至85°C，低相位噪声，可选的电子频率调谐，并符合RoHS标准/无铅要求。

　　此外，DOC系列还有多种封装尺寸(如9x14mm)和不同的输出频率(如10.0 MHz、20.0 MHz等)，具体取决于客户的订购信息。这些特点和性能使得Connor-Winfield的DOC系列振荡器成为各种高要求应用领域的理想选择。

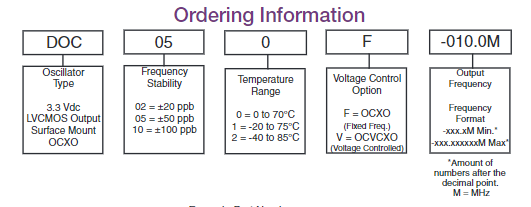

订购指南：

Connor-Winfield振荡器订购指南

规格参数：


Absolute     Maximum      Ratings
ParameterMinimumNominaMaximumUnits NofeS
Storago Temperature-55
25℃
Supply Vutage.3.3 Vde (Vec0.5
4.5Vde
Supply Vaitage -5.0 Vde (Vcc)0.5
7.0Vdc
Cantrol Woltage (Vc)0.5
Vec+0.5Vdc

Operating Specifications


ParameterMinimumNominalMxiwmUnits   Notes
Center Frequengy;(Fo)
10,128,19.44,20 or 25MHz
Frequency Stabilny vs.Change in Temperature:(See Ordering Informahion)


Stablity Code 0220.0
20.0PPb
Stablity Code 0550.0
50.0ppb
Stablity Code 10-1000
100.02b
Operafing Temperature Rangoc (See Ordering Infomation)



emperature Code 0

70℃
TemperateCg20
75

Temperatn Corin-40
85℃
Frequency Caltbration;-1.0
1.0Epm2
Frequency Stability ws Load20
20ppb±5%
Frequency Stability ws Woltage20
20ppb±5%
Aging:Daily:-10
10pbNday3
Aging:First Year.-300
300ppb3
Total Frequancy Tolerance (20 Years)4.60
4.60Bpm4
Supply Woltago:(Vec)3.133.303.47Wde进5
Power Consumptian:Vcc =Nominal Voltage




Turn On

30w
Steady State 25℃

1.3

Phase Jitter:(EW:12 KHz o Fo/2
0.51.0ps FMS
Short Term Stablity

1.0E-9s

Start-Up Time:


ms
Warm Up Time Within Specilicaticn @25℃

608
Warm Up TimeWithin Specficaticn o -40^℃)

908

CMOS     Output     Characteristics

Parameter MinimumNominalxntmUnitsNotes
Loaxi
5
pF5
tout yoltage




   3.3 Vd:Models               High (voh


2.70



V



Low (Wal)

0.30

Duty Cycle at 50%of Voc455055%
Hise /Fal Time:10%to 90%

6.5ns
Phase      Noise Characteristics
  Typical Phase Noise for DOC050F-010.0M
   Parameter                               niwNominal       aximum  Units       Notes
   1 Hr dftset67  dBCHz
   u10 Hz offset-100  dBC/Hz
   100 Hz cllset-130  dBC/Hz
   41KHz offset-148  dBC/Hz
   10 KHz o#s-154  dBC/Hz
   ①100 KHz allset-155  dBC/Hz


Cx207


OCVCxO      Input   Characteristics      (Optional)
Parameter  MinimumNominalMaximumUnitsModi
Control Voltage Range:  0.301.653.0V6
FreauencyPu    g +10.0

PPm7
Input lmpedance  100K

Ohms
Lneanty   ±5

%
