ADC-HS12BMC模数转换器DATEL

发布时间：2024-06-03 10:14:44 浏览：575

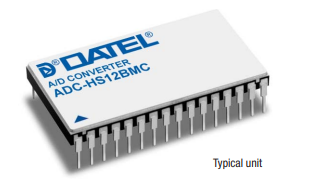

ADC-HS12BMC是由DATEL公司生产的一款高性能12位混合模数转换器。这款转换器特别适用于那些需要集成采样保持器的系统应用。以下是该模数转换器的主要特点和规格：

　　主要特性：

　　- 分辨率： 12位，提供精确的数据转换。

　　- 内部采样和保持：内置采样保持器，确保在转换过程中信号的稳定性。

　　- 采集时间： 6μs，适用于快速的信号采集。

　　- 转换时间： 9μs，实现快速的数据转换。

　　- 可编程输入范围：通过外部引脚连接，用户可以选择5种不同的输入电压范围：0 ~ +5V, 0 ~ +10V, ±2.5V, ±5V, ±10V。

　　- 输出编码：支持单极操作的互补二进制和双极操作的互补偏移二进制。

　　- 并联输出：快速的数据输出方式。

　　技术规格：

　　- 通道数： 1

　　- 采样率： 0.1兆赫

　　- 功耗： 1.1W

　　- 差分非线性误差： 0.75 LSB

　　- 积分非线性误差： 0.5 LSB

　　- 输入范围：提供多种输入范围，从0V到10V，以及双极性的±2.5V, ±5V, ±10V。

　　- 电源电压：需要5V, 15V和-15V电源。

　　- 工作温度范围： 0°C至+70°C

　　其他信息：

　　- RoHS认证：该产品未获得RoHS认证，这意味着它可能含有一定量的有害物质，如铅、汞、镉等。

　　ADC-HS12BMC模数转换器适用于需要高精度、快速转换和多种输入范围选择的应用场合，如工业控制、数据采集系统等。

型号：

零件编号	分辨率	采样率	功耗	工作温度范围（最小值）	工作温度范围（最大值）	RoHS认证
ADC-HS12BMC	12 Bit	0.1 MHz	1.1 W	0 ?C	+70 ?C	No
ADC-HS12BMC-C	12 Bit	0.1 MHz	1.1 W	0 ?C	+70 ?C	Yes
ADC-HS12BME	12 Bit	N/A	N/A	-40 ?C	+100 ?C	No
ADC-HS12BME-C	12 Bit	N/A	N/A	-40 ?C	+100 ?C	Yes
ADC-HS12BMM	12 Bit	0.1 MHz	1.1 W	-55 ?C	+125 ?C	No
ADC-HS12BMM-C	12 Bit	0.1 MHz	1.1 W	-55 ?C	+125 ?C	Yes
ADC-HS12BMM-QL	12 Bit	0.1 MHz	1.1 W	-55 ?C	+125 ?C	No
ADC-HS12BMM-QL-C	12 Bit	0.1 MHz	1.1 W	-55 ?C	+125 ?C	Yes
