MAXM15462降压型DC-DC电源模块Maxim美信

发布时间：2024-06-04 09:25:41     浏览：584

　　MAXM15462是一款高效且同步的降压型DC-DC转换模块，能够在4.5V至42V的宽输入电压范围内工作。该模块提供高达300mA的输出电流，并且具有0.9V至5V的可编程输出电压范围。此外，它还具有一个固定输出选项，包括3.3V和5V(MAXM15463和MAXM15464)。

MAXM15462降压型DC-DC电源模块

　　该模块采用易于使用的峰值电流模式架构，并且可以通过MODE引脚选择脉宽调制(PWM)或脉冲频率调制(PFM)工作模式。为降低输入浪涌电流，器件内置了内部软启动功能。

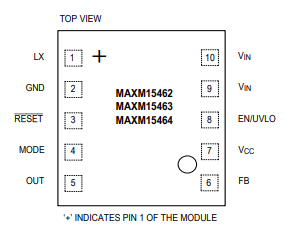

　　MAXM15462模块采用薄型、紧凑的10引脚μSLIC?封装，工作温度范围宽至-40°C至+125°C。该器件还具有±1.5%的反馈精度，以及2.2μA(典型值)的低关断电流。

　　特性包括内部补偿、全陶瓷兼容设计、可选的PWM或PFM工作模式、漏极开路电源就绪输出(RESET引脚)以及可编程EN/UVLO门限。

　　在可靠性方面，该模块具备打嗝模式过流保护、过热保护，并能在-40°C至+125°C的温度范围内稳定工作。

　　MAXM15462符合CISPR22(EN55022)B类传导及辐射干扰标准，并达到了JESD22-B103，B104，B111的跌落、冲击和振动标准。

　　该模块适用于多种应用场景，如4–20mA电流环路供电传感器、电池供电设备、通用负载点、HVAC与楼宇控制、工业传感器和过程控制，以及替代线性稳压器(LDO)。

型号：

PART
NUMBER		TEMP
RANGE		PIN-PACKAGE
MAXM15462AMB+40°℃ to +125°℃10-pin uSLIC
MAX15462AMB+T-40°℃ to+125°℃10-pin uSLIC
MAXM15463AMB+-40°℃ to +125℃10-pin uSLIc
MAX15463AMB+T-40°℃ to +125°℃10-pin uSLIC
MAXM15464AMB+-40°℃ to +125°℃10-pin uSLIC
MAXM15464AMB+T40°℃ to +125°℃10-pin uSLIC
