KUB510NR宽带射频变压器VANGUARD ELECTRONICS

发布时间:2024-06-27 09:16:01     浏览:600

  在射频和微波领域中,宽带射频变压器是不可或缺的关键组件,它们被广泛应用于无线通信、雷达系统、卫星通信以及其它高频电子设备中。Vanguard Electronics的KUB510NR宽带射频变压器就是其中一款备受赞誉的产品,以其卓越的性能和可靠的品质赢得了市场的广泛认可。

  KUB510NR是一款高性能的宽带射频变压器,采用SMD(表面贴装器件)封装形式,便于在电路板上进行高效、紧凑的集成。其小巧的尺寸(0.25 × 0.25 × 0.125英寸)不仅节省了宝贵的空间,还满足了现代电子设备对微型化、集成化的需求。

KUB510NR宽带射频变压器VANGUARD ELECTRONICS

  特点:

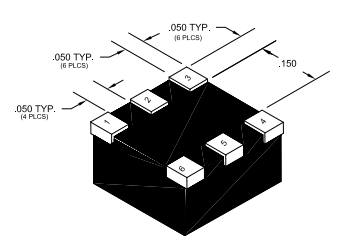

  尺寸:0.25 × 0.25 × 0.125 英寸

  安装类型:贴片

  应用等级:高可靠性

  工作频率 (MHz):50

  Ratio :1:2

  插入损耗 (dB):1.1

  驻波比:1.35

  3dB 带宽低 (GHz):0.001

  3dB 带宽高 (GHz):0.25

  测试频率 (MHz):250

  初级阻抗 (Ω):5

  次级阻抗 (Ω):100

  工作温度:-55°C 至 +125°C

  储存温度:-60°C 至 +130°C

型号:

Vanguard
P/N
K Series
Vanguard
P/N
M Series
lmpedance
Ratio
Pri:Sec
Primary
Center
Tap**
Secondary
Conte
Tap
InsertionLoss
@50 MHz
max (dB)
VSWR
@50 MHz
max
Bandwidth
   0.5dB
(Ripple)
min(MHz)
   3 dB
  Points
KUB55DMUB55D1:1NoYes0.71.3 5.0-1301.0-390
KUB57DMUB57D1:1.5NoYes1.51.66.0-903.0-200
KUB510DMUB510D1:2NoYes1.11.352.0-1000.5-230
KUB520DMUB520D1:4NoYes0.9122.0-1500.8-300
KUB580DMUB580D1:16NoYes1.2*1.7*12-352.0-140
KUU55DMUU55D1:1NoNo0.91.357.0-1001.2-350
KUU57DMUU57D1:1.5NoNo1.71.658.0-704.0-170
KUU510DMUU510D1:2NoNo1.31.43.0-850.9-200
KUU520MUU5201:4NoNo1.11.254.0-1301.0-250
KUU580DMUU580D1:16NoNo1.11.9512-252.5-110

更多Vanguard Electronics相关产品请访问3118云顶集团创展官网。
