QTCH500HCD9M-20.000MHz高温晶振Q-Tech

发布时间：2024-07-23 08:56:23 浏览：893

　　QTCH500HCD9M-20.000MHz高温晶振是由Q-Tech公司生产的一款高精度石英晶体振荡器。该产品采用双列直插(DIP)形式，封装在DIP-8配置的金属通孔封装中，具有以下特性：

　　制造地：美国制造。

　　出口管制分类号(ECCN)：ear99。

　　DFARS 252-225-7014合规：电子元件豁免。

　　频率范围：宽频率范围从1MHz到48MHz。

　　工作温度范围：非常宽。

　　输出逻辑：CMOS输出逻辑。

　　供电电压：从1.8Vdc到5.0Vdc。

　　封装：全金属密封包装。

　　性能：紧对称可用，快速上升和下降时间，快速启动时间。

　　最高工作温度：高达+200?C。

　　环保：Q-Tech在其产品中不使用纯铅或纯锡，符合RoHS标准。

　　该晶振适用于广泛的军用时钟应用，包括智能弹药、导航、工业控制、微控制器驱动程序以及井下温度可达+200?C的环境。这些特性使得QTCH500HCD9M-20.000MHz高温晶振非常适合在极端温度和高可靠性要求的军事和工业应用中使用。

规格参数：

Parameters	R	N	L	AC/HC
Output frequency range (Fo) 1/	1.000MHz-48.000MHz			2.5MHz-40.000MHz
Supply voltage (Vdd)2/	1.8Vdc±10%	2.5Vdc±10%	3.3Vdc ±10%	5.0Vdc ±10%
Maximum Applied Voltage (Vdd max.)	-0.3 to+4.0Vdc			0.3 to+7.0Vdc
Frequency stability(△F/△T)	See Part Numberon Page 1
Operating temperature (Topr)	See Part Numberon Page 1
Storage temperature (Tsto)	62℃ to+125℃
Operating supply current (No Load)	1mA max	1.5mA max	2mAmax	7mA max
Symmetry (50%ofouput waveform)	45/55%
Rise and Fall times	6ns max			11ns max.
Output Load	15pF max.
Start-up time(Tstup)	10ms max			5ms max
HighOutputVoltage (Voh)	0.9*Vdd min
Low Output Voltage(Vol)	0.1*Vdd max
Enable VIH Pin 1	VIH≥0.7*Vdd (Active)
Disable VIL Pin 1	VIL≤0.3*Vdd (High Impedance)
Aging	±5ppm/first year

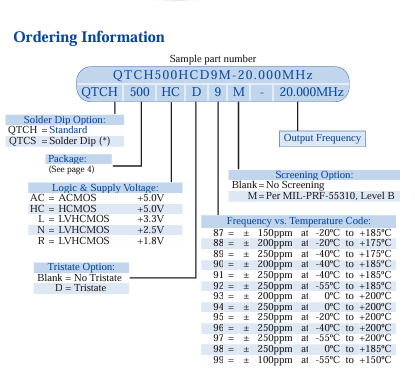

　　订购指南：

QTCH500HCD9M-20.000MHz高温晶振Q-Tech订购指南

深圳市3118云顶集团创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。
