XL-1A和XL-1C晶体谐振器Connor-Winfield

发布时间：2024-10-12 09:09:50 浏览：958

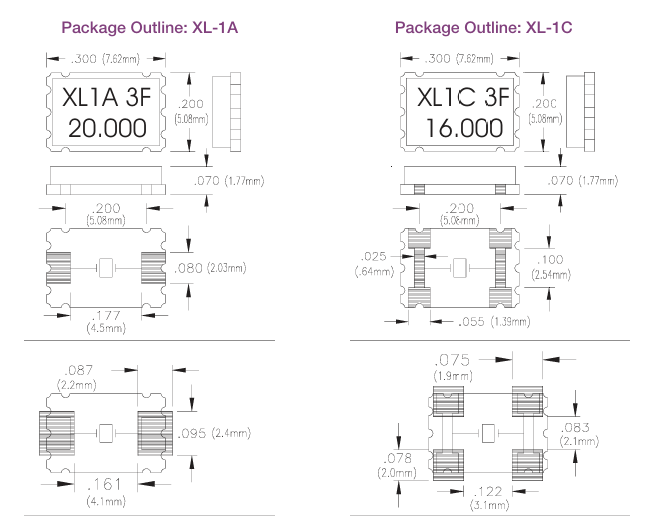

　　Connor-Winfield XL-1A和XL-1C晶体谐振器是一系列用于许多晶体应用的基频和泛音AT切割晶体。它们有7.62x5.08毫米的密封陶瓷包装。

　　绝对最大额定值

　　存储温度：-55°C 至 125°C

　　电气规格

　　频率范围：8 - 100 MHz

　　频率容差：±50 ppm @ 25°C

　　温度稳定性：±50 ppm

　　工作温度范围：-10°C 至 60°C

　　并联电容：7 pF

　　等效串联电阻(ESR)：见下表

　　负载电容：见下表

　　驱动电平：典型值0.1 mW

　　抗冲击性：±5 ppm

　　抗振性：±5 ppm

　　绝缘电阻：500 M Ohm @100Vdc ±15Vdc

Frequency range			Frequency Range Table Mode of Oscillation	E.S.R.	CL
8.000MHz	to	9.999MHz	Fundamental	80 ohmMax	16pF
10.000MHz	to	15.999MHz	Fundamenta	60 ohm Max	16pF
16.000MHz	to	50.000MHz	Fundamenta	40 ohm Max	16pF
28.000MHz	to	84.000MHz	3rd Overtone	60 ohm Max	Series
84.001MHz	to	100.000MHz	5th Overtone	80 ohm Max	Series
