Norsat ELMTBKU003-EF 3W Ku波段MINI BUC

发布时间：2024-12-17 09:20:18     浏览：645

　　ELMTBKU003-EF是Norsat International Inc.生产的3W Ku-Band MiniBuc，属于ELMTBKU003系列。这款产品是一款固态功率放大器，设计用于Ku波段的卫星通信系统，以其高效率和紧凑的尺寸而受到青睐。

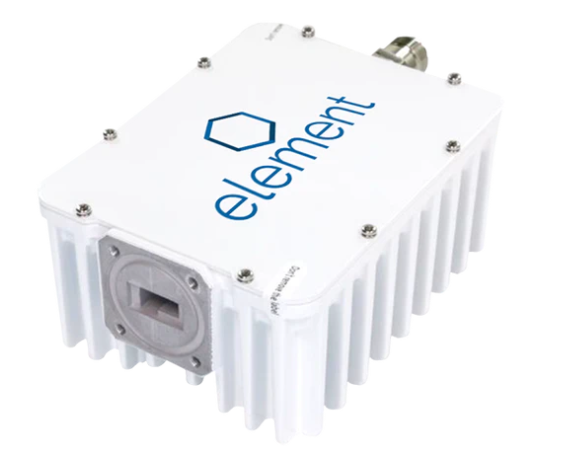

Norsat ELMTBKU003-EF 3W Ku波段MINI BUC

　　关键规格

　　波段：Ku-Band

　　波段类型：E-Extended

　　外部参考频率：10 MHz(正弦波)，幅度在-5至+5 dBm之间

　　LO频率：12.80 GHz

　　输出频率：13.75 - 14.50 GHz

　　输出功率：3W

　　射频规格

　　增益平坦度(54MHz)：≤ 1.5 dB p-p

　　增益平坦度(全频段)：≤ 4.0 dB p-p

　　增益平坦度(温度变化)：≤ 4.0 dB p-p

　　输入VSWR：2.0:1 max.

　　线性增益：60 dB

　　线性增益最小值：50 dB

　　线性增益典型值：55 dB

　　输出P1dB：34 dBm min.

　　输出功率旁路：34.5 dBm min.

　　带内输出杂散：≤ -50 dBc

　　带外输出杂散：≤ -60 dBc

　　输出VSWR：2.0:1 max.

　　相位噪声：100Hz偏移最大-80 dBc/Hz，10kHz偏移最大-80 dBc/Hz，1kHz偏移最大-70 dBc/Hz

　　电气规格

　　最大电流：1.3A

　　最大电压：+15至+24V DC

　　机械规格

　　连接器类型：F-Connector(输入)，WR75G(输出)

　　产品尺寸：124.8 x 95.1 x 58.3 mm

　　产品重量：0.7 kg

　　环境规格

　　湿度：0 - 100% 凝结

　　工作温度：-40至+55°C

　　存储温度：-40至+80°C

　　物理规格

　　封装附件：螺丝，垫圈

　　这款MiniBuc产品以其高性能和可靠性，适用于需要在Ku波段进行信号放大的通信系统，如卫星通信和军事通信应用。Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市3118云顶集团创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
