PmTA-721-45-2.3低噪声放大器Princeton Microwave

发布时间：2024-12-23 09:10:01     浏览：354

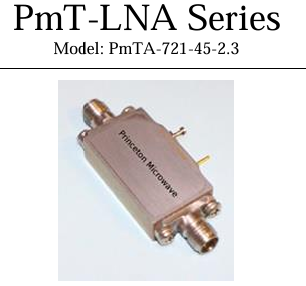

PmTA-721-45-2.3低噪声放大器Princeton Microwave

　　PmTA-721-45-2.3低噪声放大器适用于需要高增益和低噪声系数的应用，如通信系统、雷达和电子战系统。

Electrical Specifications (TA=25C)
ParametersSpecifications
Frequency7 to 21 GHz
Small Signal Gain45 minimum
Gain Flatness±1.25 dB
Noise Figure2.3 dB at mid band
Input Return Loss-10 dB
Output Return Loss-10 dB
Pout15 dBminimum
Operating DC Voltage12 Volts
Operating DC Current100 mA
ConnectorsSMA Female
DC ConnectorSolder in Filter
Absolute Maximum Rating
DC Voltage20 Volts
RF Input Power5 dBm
Operating Temperature-40°C to85°℃
Storage Temperature-55°C to 150℃

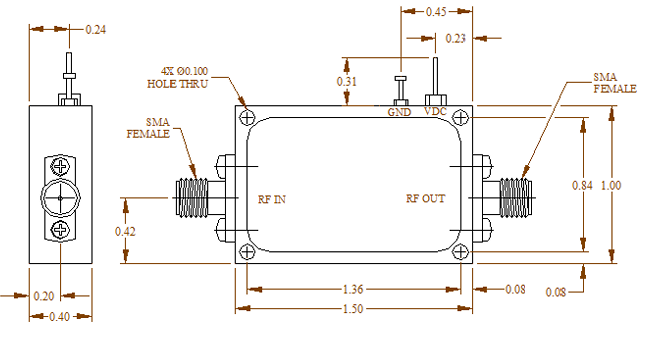

尺寸：

PmTA-721-45-2.3低噪声放大器尺寸图

PmT公司自1993年起为军事和电信市场提供高质量的微波器件，如振荡器和放大器。该公司产品系列包括各种振荡器、低噪声放大器、功率放大器、功率分配器、耦合器、滤波器、混频器等。3118云顶集团创展代理分销PmT公司产品，欢迎了解。

上一篇: Solitron Devices SMF182 500V N沟道功率MOSFET

下一篇: DATEL SB22S3.3-15 1/16砖DC-DC转换器

推荐资讯

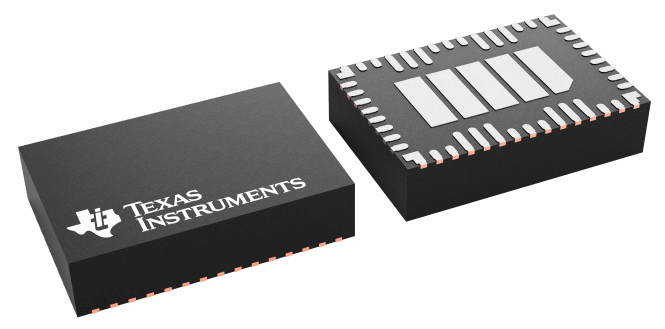

  • TPSM5D1806E降压模块（集成电感器）TI 德州仪器
