CS101,CS102,CS103...CS109电流感应变压器Vanguard Electronics

发布时间:2024-12-27 09:14:00     浏览:386

  Vanguard Electronics 的 CS100 系列提供高可靠性电流感应变压器,旨在满足军事和航空航天应用的严格要求。这些变压器按照 MIL-PRF-27 规范制造,非常适合自动放置,并采用紧凑、扁平的设计。

电流感应变压器电流感应变压器2

  低热膨胀:传递模塑封装可确保在温度范围内的稳定性。

  焊接内部连接:确保高可靠性和耐用性。

  防潮、抗冲击和浸入: 专为承受恶劣环境而设计。

  定制设计和修改: 提供各种尺寸和封装类型。

  型号:

Vanguard
P/N
I
max
(Amps)
ET
ref
(V-uS)
   DCR
   max
  (Ohms)
Inductance
ref
(mH)
PackageTuns
Ratio
CS101620   1.02.8A-11:50
CS1021240   1.24.7A-21:50
CS1031340   1.24.4A-31:50
CS104920   1.25.7A-11:100
CS1051240   1.78.9A-21:100
CS10622144   2.921.0A-41:100
CS107640   5.623.0A-11:200
CS1081380   7.935.0A-31:200
CS10920288   6.086.0A-41:200

  电气规格:

  电感值:2.8~86mH

  最大电流:6~22A

  电感脉冲:20~288V/μS

  介电耐压:500 VAC

  匝数比:1:50 至 1:200

  DCR:1~6 Ohms

  工作温度:-55°C 至 +125°C

  储存温度:-60°C 至 +130°C

  绝缘电阻:最小 10K MOhms

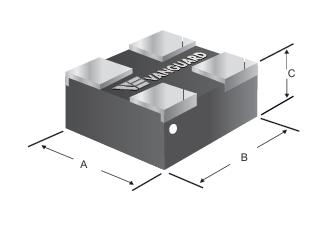

  封装选项:

  A-1 封装: 0.260 x 0.260 x 0.240 英寸

  A-2 封装: 0.410 x 0.410 x 0.240 英寸

  A-3 封装: 0.410 x 0.410 x 0.310 英寸

  A-4 封装: 0.535 x 0.535 x 0.310 英寸

  封装类型:

  提供通孔和鸥翼型封装。

更多Vanguard Electronics相关产品请访问3118云顶集团创展官网。

推荐资讯

  • 88E2010-A1-BUS4C000以太网 IC Marvell
    88E2010-A1-BUS4C000以太网 IC Marvell 2023-06-01 16:57:48

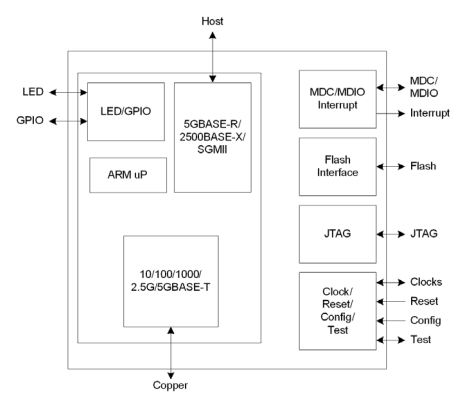

    Marvell? 88E2010-A1-BUS4C000是个充分符合IEEE802.3bz标准化的1端口(88E2010)或4端口(88E2040L)物理层(PHY)设备产品系列。
