PmT-3210-Frequency(0.3-24GHz)相位锁定振荡器

发布时间:2025-02-12 09:17:52     浏览:356

  PmT-3210-Frequency (GHz) 是由 Princeton Microwave Technology Inc. 生产的一款高性能相位锁定振荡器(Phase Locked Oscillator,简称 PLO)。该产品专为需要高频率稳定性、低相位噪声和宽频率范围的应用而设计,广泛适用于通信、雷达、测试与测量等领域。

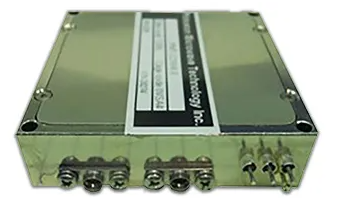

PmT-3210-Frequency(GHz)相位锁定振荡器

  主要特点

  小型化设计:尺寸仅为 2.25 x 2.25 x 0.62 英寸,采用镍镀层封装。

  优异的相位噪声性能:在 10 kHz 偏移时相位噪声低至 -120 dBc/Hz,在 100 kHz 偏移时低至 -140 dBc/Hz。

  宽频率范围:0.3 GHz 到 24 GHz。

  高输出功率:+14 dBm。

  低杂散和低谐波:杂散信号低于 -80 dBc,谐波低于 -25 dBc。

  晶体频率稳定性:频率稳定性与外部参考源相同。

  表面贴装技术(SMT)制造。

  封装的有源器件

  电气规格

  频率范围:0.3 GHz 至 24 GHz

  输出功率:+14 dBm

  负载驻波比(VSWR):2.0:1

  杂散信号:-80 dBc

  谐波:-25 dBc

  报警:高阻抗

  相位噪声:

  10 kHz 偏移:-120 dBc/Hz

  100 kHz 偏移:-140 dBc/Hz

  1 MHz 偏移:20 Log N + 3(N = 输出频率/参考频率)

  参考输入频率:100 MHz

  参考输入功率:0±3 dBm

  频率稳定性:与外部参考源相同

  工作电压:12/15 V

  工作电流:250 mA

  机械规格

  尺寸:2.25 x 2.25 x 0.62 英寸

  连接器类型:SMA-F

  工作温度范围:-25°C 至 +70°C

  存储温度范围:-55°C 至 +125°C

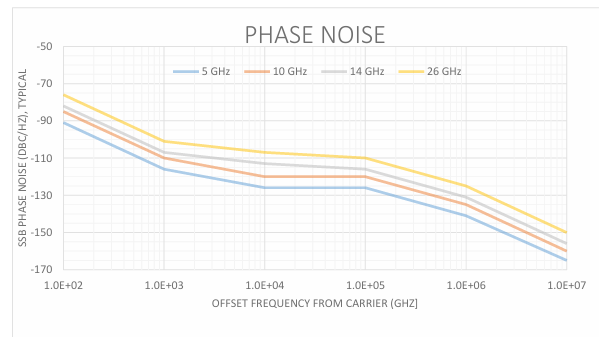

  典型相位噪声曲线


  应用场景

  PmT-3210-Frequency (GHz) 相位锁定振荡器适用于以下领域:

  通信系统:用于基站、卫星通信等,提供高稳定性和低噪声的频率源。

  雷达系统:为雷达发射机和接收机提供精确的频率参考。

  测试与测量设备:用于频谱分析仪、信号源等,确保测试结果的准确性。

  工业自动化:为工业控制系统提供高精度的频率信号。

PmT公司自1993年起为军事和电信市场提供高质量的微波器件,如振荡器和放大器。该公司产品系列包括各种振荡器、低噪声放大器、功率放大器、功率分配器、耦合器、滤波器、混频器等。3118云顶集团创展代理分销PmT公司产品,欢迎了解。
