NXP LS1046A处理器：高性能、多核、64位Arm?架构处理器

发布时间：2025-02-26 09:01:42 浏览：671

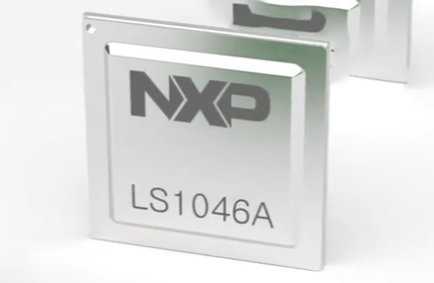

NXP LS1046A处理器

　　产品概述

　　核心架构：LS1046A处理器是NXP QorIQ系列的高性能、多核、64位Arm?架构处理器。

　　核心数量：支持四核(LS1046A)和双核(LS1026A)版本。

　　目标应用：适用于嵌入式网络、工业基础设施、企业路由器、交换机、网络附加存储(NAS)、安全设备、虚拟客户边缘设备(vCPE)等。

　　性能特点

　　核心性能：

　　四个32位/64位Arm? Cortex?-A72处理器核心，共享2 MB L2缓存，支持高达1.8 GHz的操作频率。

　　单线程核心，每个核心配备32 KB L1数据缓存和48 KB L1指令缓存。

　　支持高达10 Gbps的性能，支持DDR4 SDRAM内存控制器，支持ECC(错误校正码)保护。

　　数据路径加速架构(DPAA)：

　　包括帧管理器(FMan)、队列管理器(QMan)、缓冲区管理器(BMan)等，支持数据包解析、分类、调度、拥塞管理等功能。

　　集成安全引擎(SEC)，支持IPsec、SSL、DTLS等安全协议。

　　接口支持：

　　8个SerDes通道，支持多种高速接口，包括PCIe 3.0、SATA 6 Gbit/s、10 GbE接口、SGMII接口等。

　　集成eSDHC控制器、USB 3.0控制器、I2C、SPI、GPIO等通用接口。

　　低功耗设计：

　　支持多种低功耗模式，包括深度睡眠模式、低功耗待机模式等。

　　支持0.9 V和1.0 V核心电压，优化功耗表现。

　　开发支持

　　开发工具：提供完整的开发工具链，包括编译器、调试器、评估板等。

　　生态系统：支持Linux、FreeRTOS等操作系统，提供丰富的软件库和开发示例。

　　封装与电气特性

　　封装类型：采用23 mm x 23 mm的780球FC-PBGA封装。

　　电气特性：支持多种电源电压，包括1.8 V、3.3 V等，支持多种接口标准。

　　应用场景

　　网络设备：小型交换机、路由器、vCPE设备。

　　工业自动化：支持Profibus、HDLC等工业协议的PLC和控制系统。

　　物联网(IoT)：作为边缘计算设备的核心处理器。

　　安全设备：支持高速加密和安全协议处理。

　　型号：

Part Number	Marketing Description	Core Type	Operating Frequency [Max] (MHz)	External Memory Supported	SRAM (kB)	Cache (KB)
LS1026ASE8MQA	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.2GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1200	DDR4 SDRAM	128	32, 48
LS1026ASE8P1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1026ASE8Q1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1026ASE8T1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1026ASN8MQA	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.2GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1200	DDR4 SDRAM	128	32, 48
LS1026ASN8P1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1026ASN8Q1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1026ASN8T1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1026AXE8P1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1026AXE8Q1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1026AXE8T1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1026AXN8P1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1026AXN8Q1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1026AXN8T1A	Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1046ASE8MQA	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.2GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1200	DDR4 SDRAM	128	32, 48
LS1046ASE8P1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1046ASE8Q1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1046ASE8T1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, 0 to 105C, Security enabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1046ASN8MQA	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.2GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1200	DDR4 SDRAM	128	32, 48
LS1046ASN8P1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1046ASN8Q1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1046ASN8T1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, 0 to 105C, Security disabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1046AXE8P1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1046AXE8Q1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1046AXE8T1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, -40 to 105C, Security enabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
LS1046AXN8P1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1400	DDR4 SDRAM	128	32, 48
LS1046AXN8Q1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1600	DDR4 SDRAM	128	32, 48
LS1046AXN8T1A	Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, -40 to 105C, Security disabled	Arm Cortex-A72	1800	DDR4 SDRAM	128	32, 48
