Microsemi 1N3595AUR开关二极管

发布时间：2025-03-21 09:02:44 浏览：564

　　产品概述

　　型号：1N3595AUR

　　类型：开关二极管

　　封装形式：金属化键合，气密封装，双插头结构(DO-213AA)

　　符合标准：符合 MIL-PRF-19500/241 标准

　　电气特性

　　直流电气特性

　　正向电压(VF)：

　　在 25°C 环境温度下，不同正向电流(IF)下的正向电压范围：

　　1mA：0.52V - 0.70V

　　5mA：0.60V - 0.765V

　　10mA：0.65V - 0.80V

　　50mA：0.74V - 0.88V

　　100mA：0.79V - 0.92V

　　200mA：0.83V - 1.00V

　　反向漏电流(IR)：

　　在 25°C 环境温度下，125V 反向电压时，反向漏电流小于等于 0.002?A

　　在 -55°C 环境温度下，100V 反向电压时，反向漏电流小于等于 150?A

　　在 150°C 环境温度下，125V 反向电压时，反向漏电流小于等于 3?A

　　反向击穿电压(VBR)：

　　在 25°C 环境温度下，反向击穿电压大于等于 100V

　　交流电气特性

　　电容：在 0V 偏压下，电容小于等于 8.0pF

　　反向恢复时间(TRR)：在 10mA 正向电流和 35V 反向电压下，反向恢复时间小于等于 3.0?s

　　极限参数

　　工作温度范围：-65°C 至 +175°C

　　存储温度范围：-65°C 至 +175°C

　　浪涌电流：

　　1s 正弦波：500mA

　　1?s 正弦波：4A

　　总功耗：500mW

　　工作电流：在 25°C 环境温度下，最大 150mA

　　直流反向电压(VRWM)：125V

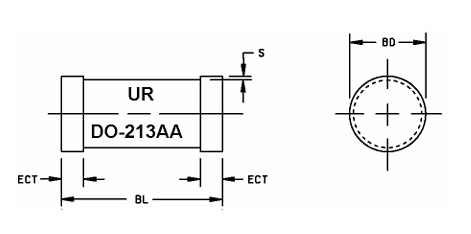

　　封装尺寸

　　封装类型：DO-213AA

　　尺寸：

　　长度(L)：1.60mm - 1.70mm

　　宽度(W)：3.30mm - 3.70mm

　　高度(H)：0.41mm - 0.55mm

　　引脚间距(S)：最小 0.03mm

　　设计数据

　　封装：气密封装玻璃外壳，符合 MIL-PRF-19500/241 标准

　　引脚材料：铜包钢

　　引脚表面处理：锡/铅

　　热阻(ZθJX)：最大 70°C/W

　　极性：阴极端带有标记

　　应用场景

　　1N3595AUR 适用于需要高可靠性和快速开关性能的电路，例如：

　　高频开关电路

　　电源电路中的整流和保护

　　脉冲电路

　　军用和航空电子设备

Microsemi 是美国高可靠性电子元器件厂商，其军级二三级管产品，被广泛应用于全球高端市场，深圳市3118云顶集团创展科技有限公司，授权代理销售Microsemi军级二三级产品，大量原装现货，欢迎咨询。
