iNRCORE 1000B-5009,1000B-5012,1000B-5014,1000B-5016单双端口变压器模块

发布时间：2025-04-01 09:16:07     浏览：1259

　　iNRCORE的10/100/1000BASE-T变压器模块(型号：1000B-5009、1000B-5009X、1000B-5012、1000B-5012X、1000B-5014、1000B-5014X、1000B-5016、1000B-5016X)是专为以太网通信设计的高性能、高可靠性模块。这些模块支持10/100/1000BASE-T标准，适用于单端口和双端口应用，能够提供优异的电气性能和坚固的机械结构。

　　产品特性

　　电气性能：


Electrical           Specifications@25℃
Part
Number		nsertion Loss
(dB MAX		Return Loss
(dB MIN)		Crosstalk
(dB MIN)		DM to CM Rejection Ratio
(dB MIN)		HiPot
(Vrms)
0.10
MHz		30
MHz		60
MHz		100 MHz30
MHz		60
MHz		80
MHz		100
MHz		30
MHz		60
MHz		100
MHz		30
MHz		60
MHz		100
MHz
1000B-50091.4 1.4 1.4 1.4 18 12 10    8 43 37 31 40 35 30 1500
1000B-5009X1.4 1.4 1.4 1.4 18 12 10    8 43 37 31 40 35 30 1500
1000B-50121.2 1.2 1.2 1.2 18 12 10    8 43 37 31 43 37 30 1500
1000B-5012X1.4 1.4 1.4 1.4 18 12 10    8 43 37 31 43 37 30 1500
1000B-50141.4 1.4 1.4 1.4 18 12 10    8 43 37 31 43 37 30 1500
1000B-5014X1.4 1.4 1.4 1.4 18 12 10    8 43 37 31 43 37 30 1500
1000B-50161.2 1.2 1.2 1.2 18 12 12    10 43 37 31 43 35 30 1500
1000B-5016X1.2 1.2 1.2 1.2 18 12 12    10 43 37 31 43 35 30 1500


　　应用领域

　　网络设备：适用于交换机、路由器、网络接口卡等设备。

　　工业通信：在恶劣环境下提供可靠的以太网信号传输。

　　数据中心：用于高速数据传输和网络连接。

相关推荐：

INRCORE汽车BMS变压器

INRCORE高频巴伦适配器转换器

iNRCORE电流互感器

iNRCORE反激式变压器

更多INRCORE相关产品信息可咨询3118云顶集团创展。


上一篇: Solitron Devices 2N3902和2N5157 NPN型功率晶体管

下一篇: Bliley ATLZ-X10MLR-XXX1B低功耗GPS校准OCXO

推荐资讯

  • Ampleon C5H3438N110D功率GaN晶体管3.3-5.0GHz
    Ampleon C5H3438N110D功率GaN晶体管3.3-5.0GHz 2024-11-07 09:03:57

    Ampleon C5H3438N110D是一款110W GaN Doherty射频功率晶体管，专为3400 MHz至3800 MHz频率范围内的基站应用设计。其特点包括紧凑的8 mm x 8 mm QFN封装、5G mMIMO优化、高效率Doherty配置、宽带操作、内部匹配设计以及优秀的数字预失真能力。适用于多载波应用，提供高带宽和高数据速率，技术参数包括110W名义输出功率、48V漏源电压、13.6至15 dB功率增益和55%至62%的漏极效率。

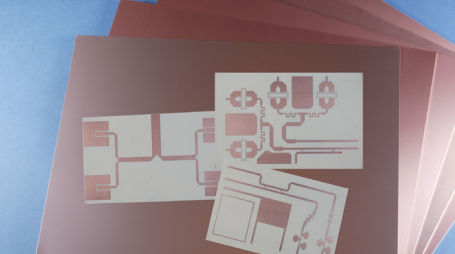

  • RO3000系列高频电路材料Rogers
