Vishay VJ0402D1R2BXCAJ高频应用表面贴装多层陶瓷电容器

发布时间：2025-04-10 08:55:53 浏览：703

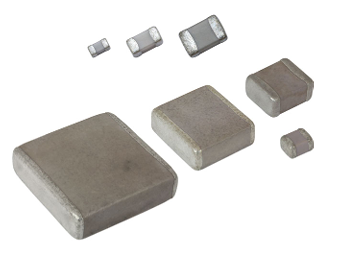

　　Vishay的这款VJ0402D1R2BXCAJ多层陶瓷电容器具有多种电容值、额定电压、封装尺寸和其他参数。它可以承受200VDC的电压。该MLCC电容器的最高工作温度为200°C。卷带包装将在运输过程中包裹该产品，以确保安全交付并实现组件的快速安装。其电容值为1.2pF。该产品长1.02mm，高 0.61(最大)mm，深0.51mm。

　　应用场景

　　适用于多种高频应用场景，包括：

　　射频和微波仪器。

　　基站。

　　无线设备。

　　宽带通信。

　　医疗仪器和测试。

　　军事设备(如雷达、通信等)。

　　卫星通信。

　　电气规格

　　工作温度范围：-55°C 至 +125°C。

　　电容范围：

　　VJ0402：0.1 pF 至 82 pF。

　　VJ0505：0.1 pF 至 1.0 nF。

　　VJ0603：0.1 pF 至 470 pF。

　　VJ0805：0.1 pF 至 1.0 nF。

　　VJ1111：0.2 pF 至 3.3 nF。

　　VJ2525：1.0 pF 至 3.0 nF。

　　VJ3838：1.0 pF 至 12 nF。

　　额定电压：

　　VJ0402：25 VDC 至 200 VDC。

　　VJ0505：50 VDC 至 250 VDC。

　　VJ0603：25 VDC 至 250 VDC。

　　VJ0805：25 VDC 至 500 VDC。

　　VJ1111：50 VDC 至 1500 VDC。

　　VJ2525：300 VDC 至 3600 VDC。

　　VJ3838：300 VDC 至 7200 VDC。

　　温度系数：C0G (D)：0 ppm/°C ± 30 ppm/°C，从 -55°C 至 +125°C，施加 0 VDC。

　　损耗因数(DF)：

　　C0G (D)：对于 ≤ 1000 pF 的值，最大 0.05%，在 1.0 VRMS和1 MHz下。

　　C0G (D)：对于 > 1000 pF 的值，最大 0.05%，在 1.0 VRMS和1 kHz下。

　　老化率：最大 0% 每十年。

　　绝缘电阻 (IR)：

　　在+25°C和额定电压下，最小100,000MΩ 或1000ΩF，取较小值。

　　在+125°C和额定电压下，最小10,000MΩ 或100ΩF，取较小值。

　　介质强度测试：按照 EIA-198-2-E方法103进行。

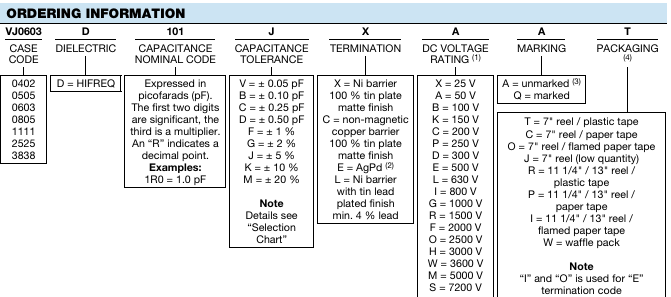

订购指南：

更多vishay相关产品信息可咨询3118云顶集团创展。
