iNRCORE 1000B-5006,1000B-5006X变压器模块

发布时间：2025-04-18 09:24:55     浏览：2202

　　iNRCORE 1000B-5006和1000B-5006X是专为1000BASE-T(千兆以太网)设计的变压器模块，具有坚固耐用的特性，适用于高性能网络通信设备。它符合IEEE 802.3标准，能够提供高可靠性、低插入损耗和高共模抑制比的信号传输。

iNRCORE 1000B-5006,1000B-5006X变压器模块

　　产品特性

Electrical Specifications @25℃
Part
Number		Insertion Loss
(dB MAX)		Return Loss
(dB  MIN)		Grosstalk
(dB  MIN)		DM toCM Rejection Ratio
(dB MIN)
0.10
MHz		30
MHz		60
MHz		100
MHz		5
MHz		30
MHz		50
MHz		60
MHz		80
MHz		30
MHz		60
MHz		100
MHz		1
MHz		30
MHz		60
MHz		100
MHz
1000B-50061.2 1.2 1.2 1.2 18 18 13 12 10 43 37 33 43 37 30 30
1000B-5006X1.4 1.4 1.4 1.4 18 18 13 12 10 43 37 33 43 37 33 33


　　尺寸与封装：

　　尺寸：0.530英寸(宽)× 0.610英寸(长)× 0.039英寸(高)。

　　封装类型：环氧树脂封装，能够承受235°C的峰值温度。

　　引脚间距和焊盘设计符合标准PCB设计要求。

　　电气规格：

　　电感值：350?H，带有8mA直流偏置。

　　工作温度范围：

　　1000B-5006：-40°C至+85°C。

　　1000B-5006X：-55°C至+125°C。

　　存储温度：-55°C至+125°C。

　　耐压能力：

　　绝缘耐压(DWV)：最大1500Vrms。

　　应用领域

　　网络设备：适用于交换机、路由器、网络接口卡等设备。

　　工业通信：在恶劣环境下提供可靠的以太网信号传输。

　　数据中心：用于高速数据传输和网络连接。

更多INRCORE相关产品信息可咨询3118云顶集团创展。

上一篇: BNC Model 845-M宽带低相位噪声合成器10MHz-20GHz

下一篇: Luxium Solutions BC-517S,BC-517H,BC-517L,BC-517P矿物油基液体闪烁体

推荐资讯

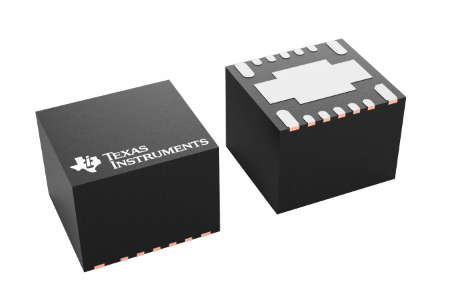

  • TPSM5601R5降压模块（集成电感器）TI 德州仪器
