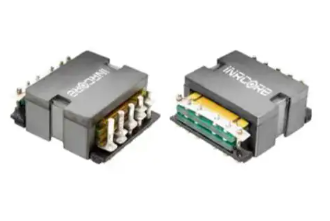

iNRCORE 1KW平面变压器PL10105,PL10113, PL10120

发布时间：2025-07-14 08:59:40     浏览：248

　　iNRCORE为军事、航空航天、汽车和工业领域的关键应用设计和制造先进的电源管理组件。 iNRCORE 新推出的 1KW 平面变压器适用于军事、航空航天及工业应用，具有下面特性：

iNRCORE 1KW平面变压器PL10105,PL10113, PL10120

Electrical Specifications @25℃
Part
Number		nductance @
Irated
(uH±15%)
  rated?
  ( ADC)		DCR
(mΩ)		nductance
@0 ADC
(uH±15%)		Saturation Current?
Heating Current5
(A)
TYPMAX25°℃100°℃
2-TURN(L0W-LOSS)SERIES
PL101000.45 73 0.38 0.48 0.45 95 80 73
PL101010.63 54 0.38 0.48 0.65 63 53 73
PL101020.85 39 0.38 0.48 0.91 46 37 73
PL101031.05 30 0.38 0.48 1.10 35 30 73
PL101041.25 25 0.38 0.48 1.30 29 26 73
PL101051.45 21 0.38 0.48 1.50 24 22 73
2-TURN SERIES
PL101060.45 52 0.78 0.98 0.45 95 80 52
PL101070.63 52 0.78 0.98 0.65 63 53 52
PL101080.85 39 0.78 0.98 0.91 46 37 52
PL101091.05 30 0.78 0.98 1.10 35 30 52
PL101101.25 25 0.78 0.98 1.30 29 26 52
PL101111.45 21 0.78 0.98 1.50 24 22 52
3-TURN SERIES
PL101120.95 42 1.15 1.43 1.00 68 54 42
PL101131.40 36 1.15 1.43 1.50 43 35 42
PL101141.90 25 1.15 1.43 2.00 29 25 42
PL101152.40 20 1.15 1.43 2.50 23 21 42
PL101162.80 15 1.15 1.43 3.00 18 16 42
PL101173.40 12 1.15 1.43 3.50 15 13 42
4-TURN SERIES
PL101181.60 37 1.44 1.80 1.60 55 43 37
PL101192.40 30 1.44 1.80 2.42 35 27 37
PL101203.30 17 1.44 1.80 3.60 20 18 37
PL101214.00 14 1.44 1.80 4.40 16 15 37
PL101224.90 11 1.44 1.80 5.34 13 12 37
PL101235.80 6 1.44 1.80 6.20 11 10 37

　　功率输出：最高 1000W，支持 12–48V 可调输出电压。

　　尺寸与高度：最大 49.0 × 40.0 mm，高度仅 19.5 mm。

　　高频性能：优化工作频率 700 kHz，适配高速系统。

　　宽温范围：-55°C 至 +130°C。

　　坚固耐用：专为军事/航空航天严苛条件设计，通过 Mil-Std 981 Class S(航天级)及 AEC-Q200(汽车级)认证。

　　低放气指标：TML ≤1%，CVCM ≤0.1%，符合航天材料要求。

　　拓扑兼容：支持正激、推挽、半桥、全桥拓扑。

　　输入电压：100–200 VDC(正激/推挽)、100–400 VDC(半桥/全桥)。

　　隔离强度：初级-次级/磁芯 3000 VAC，次级-磁芯 500 VAC。

　　工艺选项：提供锡铅(SnPb)和无铅两种引脚镀层，灵活适配生产需求。

iNRCORE公司是一家全球领先的电源和磁性元件制造商，产品包括变压器、线圈、电感器、磁性软件和其他相关组件，主要应用于军事、航空航天、通信、医疗、工业控制等领域。更多INRCORE相关产品信息可咨询3118云顶集团创展。
